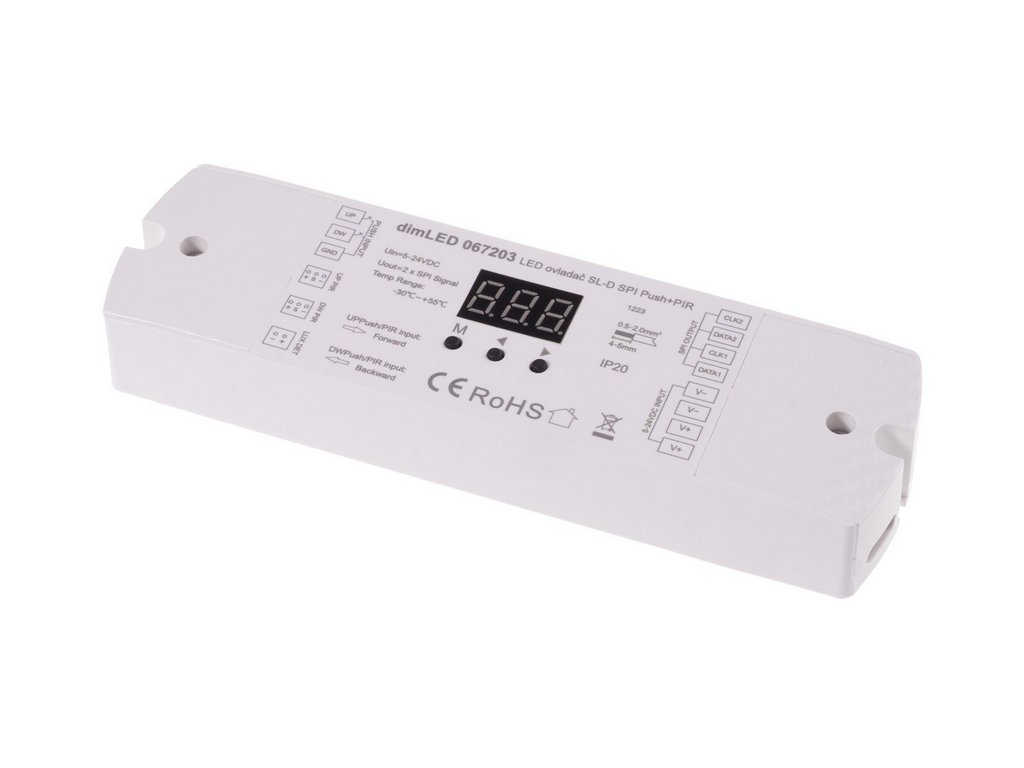

dimLED SL-D SPI PIXEL – ovladač pro digitální LED pásky s podporou PIR a světelného senzoru, 5–24 V DC / 15 A
⚙️ Digitální SPI ovladač pro jednobarevné i RGB LED pásky s možností připojení PIR čidla a světelného senzoru.
🌈 Podpora široké škály čipů: WS2811, WS2812, TM1809, UCS1903, SK9822, SM16703P a další.
🚶 Pohybové senzory (PIR): Automatické spuštění efektů při zaznamenání pohybu – ideální pro schodiště a chodby.
🌗 Světelný senzor (LUX): Aktivuje osvětlení pouze při nižší úrovni okolního světla.
🎛️ Manuální nebo automatické ovládání: Pomocí tlačítek, PIR senzorů nebo kombinace obojího.
🔌 Napájení 5–24 V DC, max. zatížení 15 A, výstup 2× SPI (TTL) pro až 960 pixelů.
💾 Paměť nastavení: Po odpojení napájení si zapamatuje poslední efekt i jas.
🎛️ dimLED SL-D SPI – ovladač pro digitální LED pásky s PIR a světelným senzorem
Profesionální digitální SPI ovladač dimLED SL-D SPI umožňuje řízení jednobarevných i RGB adresovatelných LED pásků pomocí pohybových senzorů, světelného čidla nebo tlačítek.
Je ideálním řešením pro automatické osvětlení schodišť, chodeb či dekorativní LED instalace, kde je potřeba efektivní kombinace pohybu, směru a světelné hladiny.
🌟 Hlavní výhody
⚙️ Univerzální SPI ovladač: Podporuje jednobarevné i RGB digitální pásky s protokolem SPI.

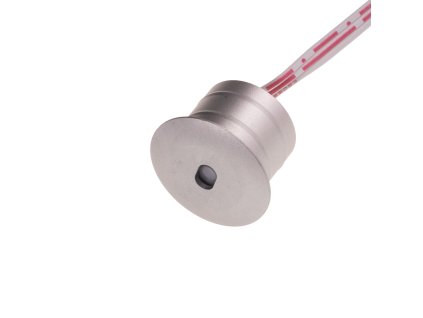

🚶 PIR senzory: Aktivují osvětlení při pohybu – možnost připojit až dvě čidla (např. spodní a horní část schodiště).

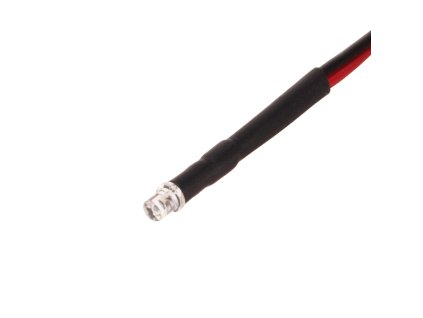

🌗 Světelný senzor (LUX): Reaguje pouze při poklesu okolního světla pod nastavenou úroveň.
🎛️ Různé režimy efektů: Sekvenční rozsvícení, plovoucí efekty, stmívání či synchronní zhasínání.
💡 Až 960 pixelů nebo 30 schodů: Možnost nastavit počet pixelů, směr zapnutí i vypnutí světla.

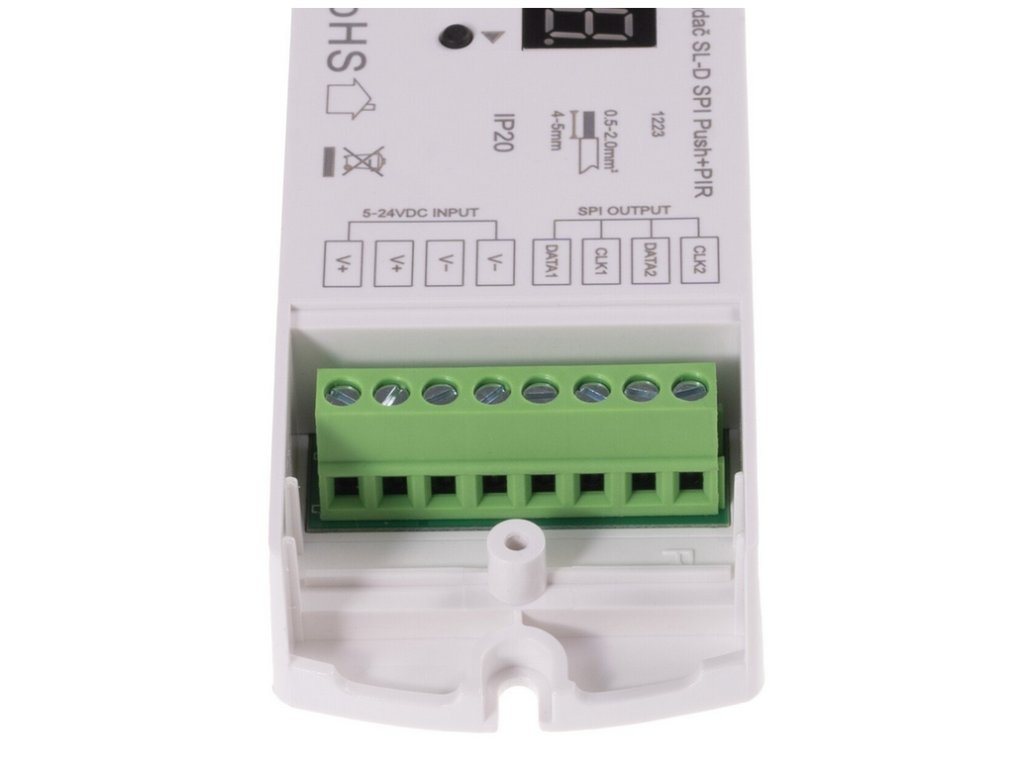

🔌 Vstupní napětí 5–24 V DC / zatížení 15 A: Lze napájet jak ovladač, tak LED pásek přes svorkovnici.
📏 Dvojitý výstup 2× SPI (TTL): Dva výstupy se stejným signálem pro větší instalace.
💾 Paměť nastavení: Po odpojení napájení si pamatuje poslední jas, efekt i časové zpoždění.
🧠 Manuální nebo automatické ovládání: Pomocí PIR senzorů, světelného čidla nebo tlačítek.
⚙️ Funkce a nastavení
🔹 Základní provozní režimy:
-

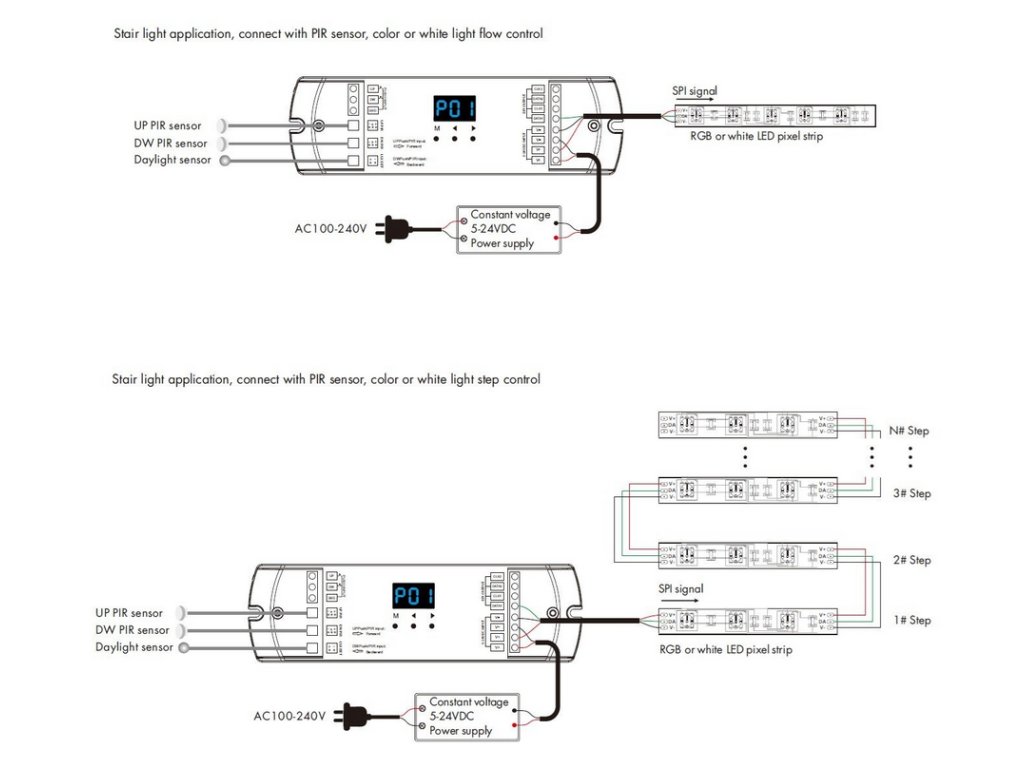

o-L – liniový režim – plynulé rozsvícení a zhasínání po celé délce pásku
-
o-S – schodový režim – postupné rozsvícení každého schodu (až 30 sekcí)
🔹 Nastavení efektů a rychlosti:
-
5 typů efektů – plovoucí, proud, vlek, vlek + černé mezery, štvanice
-
8 úrovní rychlosti (S-1 až S-8) a 10 úrovní jasu (b01 až bFF)
-
Vlastní definice barvy (R/G/B 0-255)
🔹 Zpoždění vypnutí (čas do zhasnutí):
-
Nastavitelné 5 s až 60 min (d05 až 60d)
-
Při aktivaci pohybem se čas obnovuje
🔹 Nastavení světelného senzoru:
-
Lon – aktivní při nízkém osvětlení
-
Lof – vypnuto
🔹 Nastavení pomocí tlačítek M / ◀ / ▶:
-
Současné stisknutí M + ◀ = nastavení typu pásku, pixelů, režimu a zpoždění
-
Současné stisknutí M + ▶ = volba IC čipu a pořadí RGB barev
-
Dlouhý stisk M (2 s) = uložení nastavení
-
Současné stisknutí ◀ + ▶ = tovární reset
🔌 Kompatibilita a podporované čipy
✅ TM1804, TM1809, TM1812, TM1829, TM1914A
✅ UCS1903, UCS2903, UCS2912
✅ WS2811, WS2812, SM16703P, SK9822, LPD6803, LPD8806, P9813 a další
📊 Technická specifikace
| Parametr | Hodnota |
|---|---|
| Model | SL-D SPI |
| ID kód | 067203 |
| Napájení | DC 5 – 24 V |
| Max. zatížení | 15 A |
| Výstupní signál | 2× SPI (TTL) |
| Počet pixelů | max. 960 |
| Typ LED pásků | Jednobarevné / RGB digitální SPI |

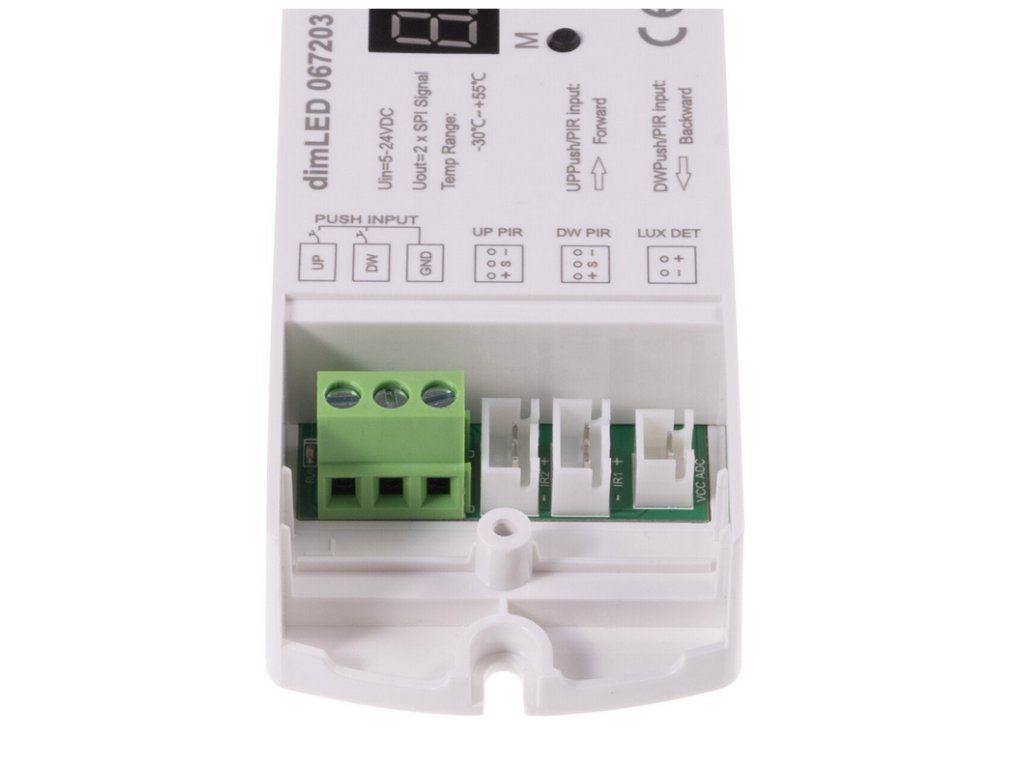

| Ovládání | PIR senzory / světelný senzor / tlačítko |
| Počet PIR vstupů | 2 |
| Paměť nastavení | Ano |
| Typ stmívání | SPI signál |

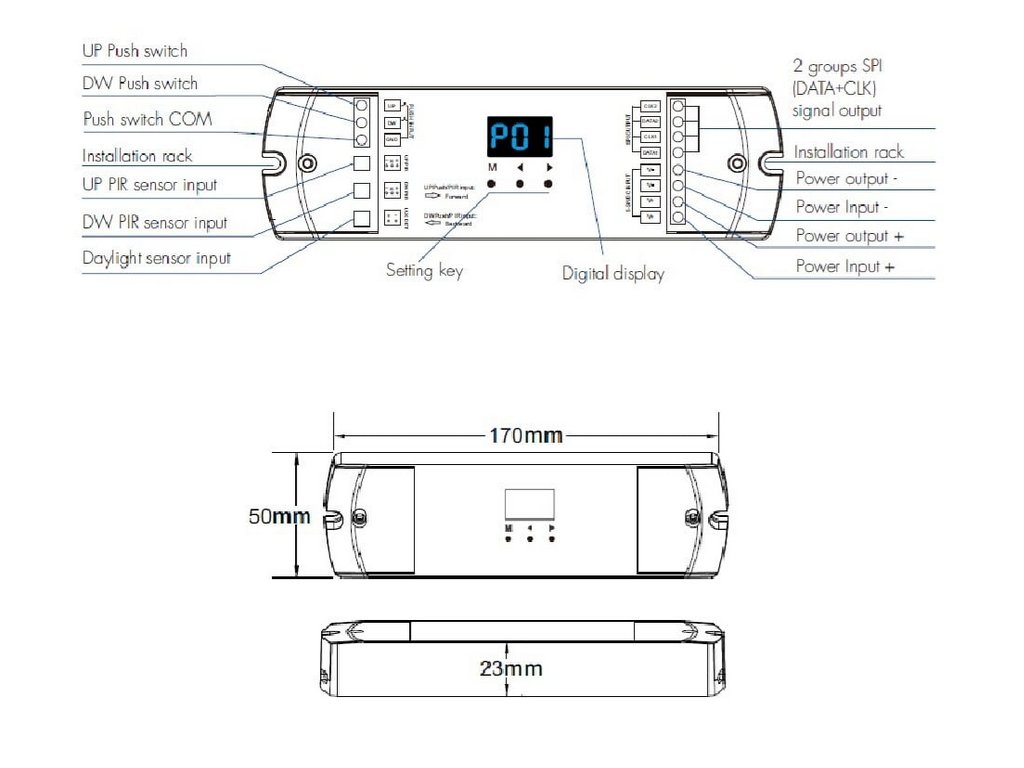

| Rozměry | 170 × 50 × 23 mm |
| Krytí | IP20 |
| Záruka | 2 roky |
🏠 Vhodné použití
✔️ Schodišťové osvětlení se sekvenčním efektem
✔️ Chodby, průchody a designové instalace
✔️ Osvětlení nábytku a dekorací s pohybovou aktivací
✔️ Automatické ambientní LED efekty řízené pohybem
Doplňkové parametry
| Kategorie: | LED ovladače, stmívače a senzory |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.145 kg |
| EAN: | 8596558007018 |
| Filtr: | pro jednobarevné LED pásky, pro RGB barevné LED pásky, pro RGB+W LED pásky, pro DIGI LED pásky |
| Typ produktu: | přijímač |
| Vstupní napětí: | 5V, 12V, 24V |
| Varianta: | LED ovladač digitální RF DG17 |
