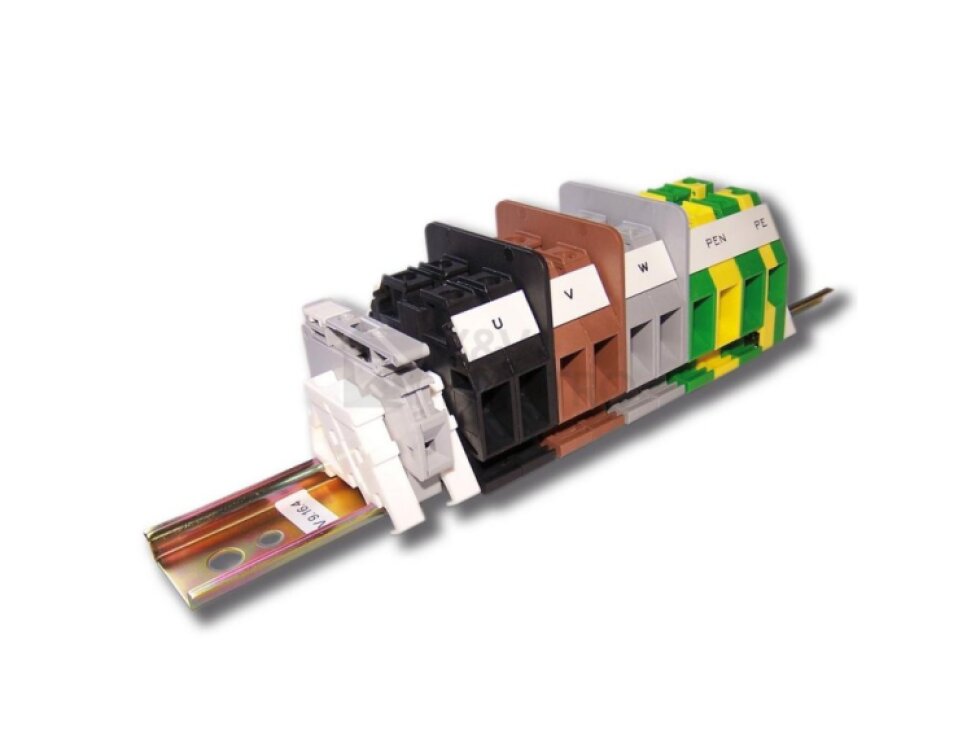

Výzbroj stožárová SV 9.16.4

Kód: H126110
769 Kč –16 %
Stožárová výzbroj SV 9.16.4, použití pro síť TN-C, TN-S, svorkovnice sestaveny na DIN liště TH 35 x 7,5, řadové svornice RSA 6, RSA 10 A, RSA 16 A, RSA 35 A
769 Kč –16 % 649 Kč 536 Kč bez DPH
Skladem (79 ks)
Můžeme doručit do:
26.10.2020

Stožárová výzbroj SV 9.16.4

Použití pro síť TN-C, TN-S

Svorkovnice sestaveny na DIN liště TH 35 x 7,5

Řadové svornice RSA 6, RSA 10 A, RSA 16 A, RSA 35 A









Detailní informace

Detailní popis produktu

Stožárová výzbroj slouží jako svorkovnice pro stožáry veřejného osvětlení (průchozí). Základní provedení obsahuje jeden kus pojistkového spodku (řadová svornice RSP 4). Je možné dodat i svorkovnice s více pojistkovými spodky (na objednávku od výrobce). Stožárové svorkovnice, které obsahují řádové svornice RSA 6 a RSA 10 A jsou vhodné pro použití i do stožárů o velmi malém průměru. Tyto svorkovnice umožňují upnutí vodičů o průřezu až do 50 mm2.

Technické specifikace:

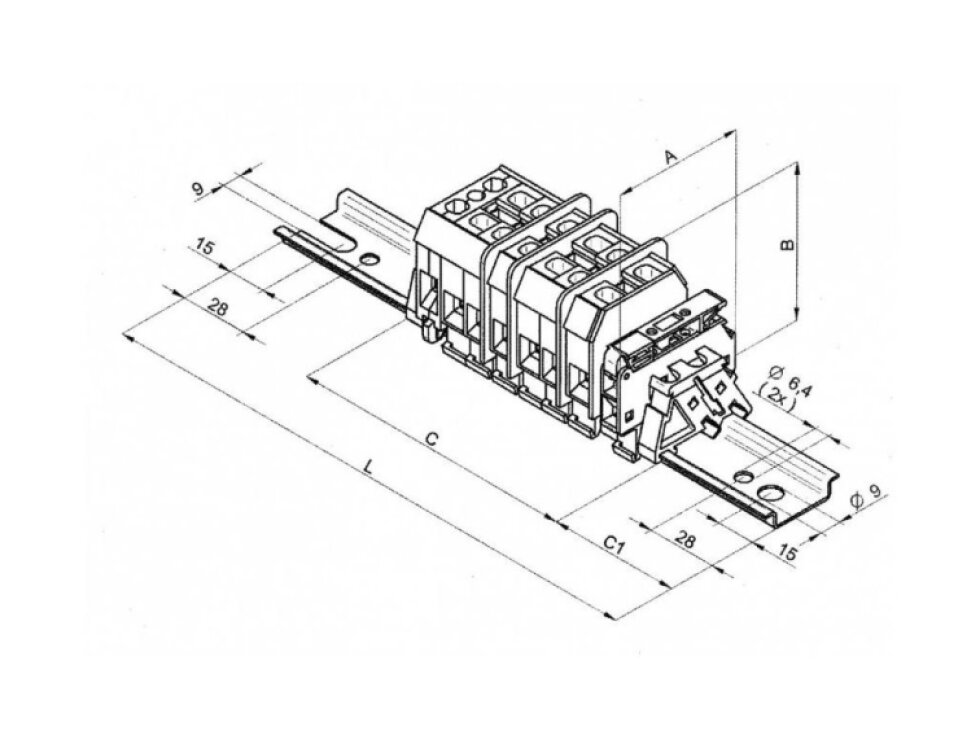

Rozměry (d x v x š) 261 x 68 x 60 mm
Počet skupin/fází 3
Jmenovité napětí 220 - 750 V
Tvar Obdélníkový
Materiál Plast
Typ povrchu Lesklý
Barva Vícebarevné
Způsob montáže DIN lišta 35 mm
Pružné NE
Třída ochrany I
Jmenovitý proud [A] 76
Jmenovité izolační napětí [V] 1 000
Jmenovité impulzní výdržné napětí [V] 4 000
Rozsah upínaných vodičů [mm2] (tuhý vodič) 1,5 - 16
Složení svorkovnice (hlavní svorka) 9 x RSA 16 A
Složení svorkovnice (hl. svorka pro PE vodiče) 1 x RSA PE 16 A
Složení svorkovnice (pojistková svorka) 1 x RSP 4
Maximální rozptýlený výkon Pvk [W] dle uspořádání / jmenovitý proud pojistky [A] (samostatné) 2 / 6,3
Maximální rozptýlený výkon Pvk [W] dle uspořádání / jmenovitý proud pojistky [A] (kombinované) 1 / 6,3
Velikost tavné pojistkové vložky Keramická F, M, T, velikost 5x20, jmenovitý proud 6,3 A
Utahovací moment [Nm] svorkovnice / pojistková svorka 2 / 0,5
Nástroj svorkovnice / pojistková svorka PH2 / PH0
Stupeň znečištění 2
IP 20
Provozní teplota [°C] -40 - +50
Norma ČSN EN 60947-7-1; ČSN EN 60947-7-2; ČSN EN 60947-7-3



Doplňkové parametry

Kategorie: LED veřejné pouliční osvětlení
Záruka: 2 roky
Hmotnost: 0.53 kg
