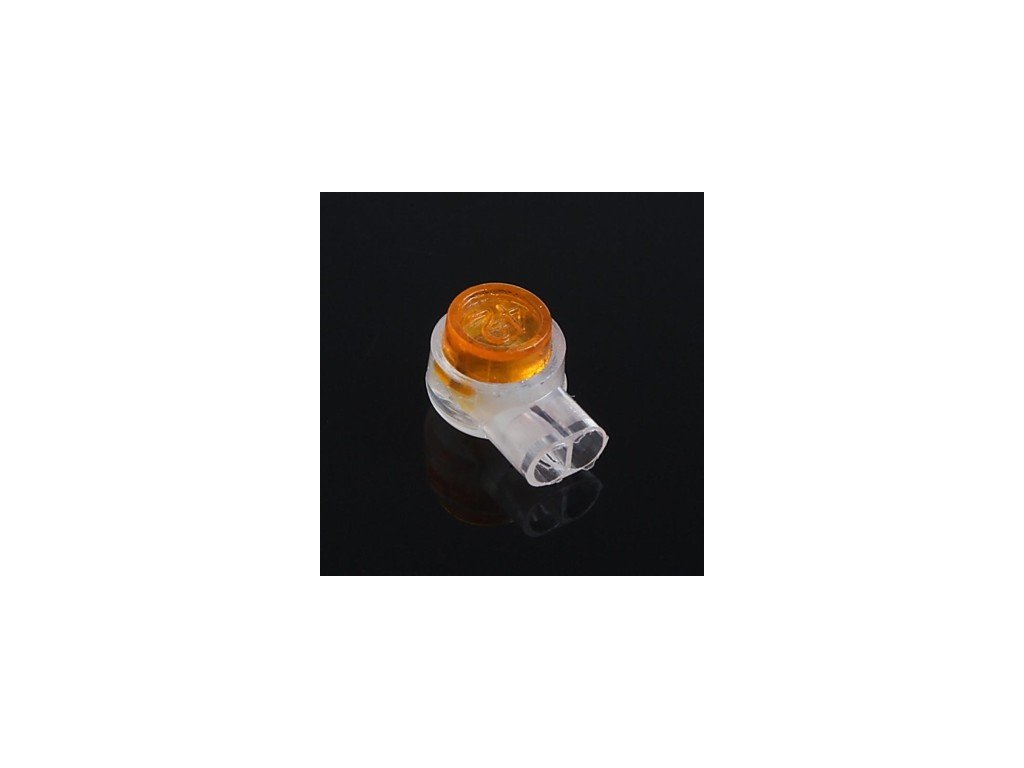

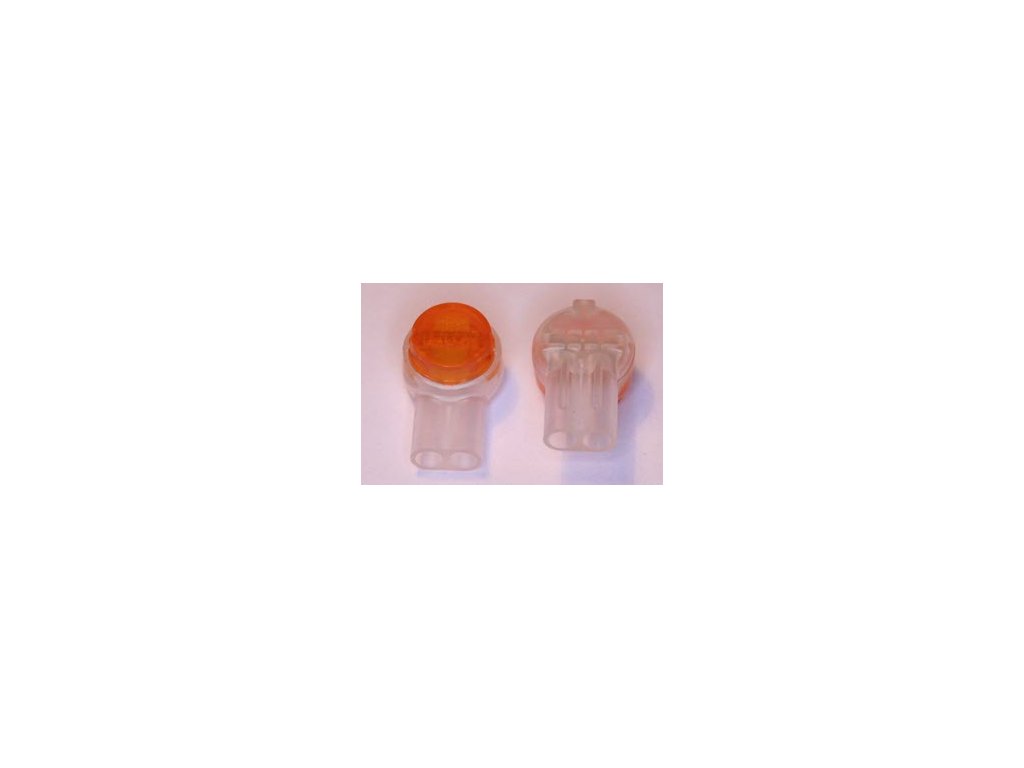

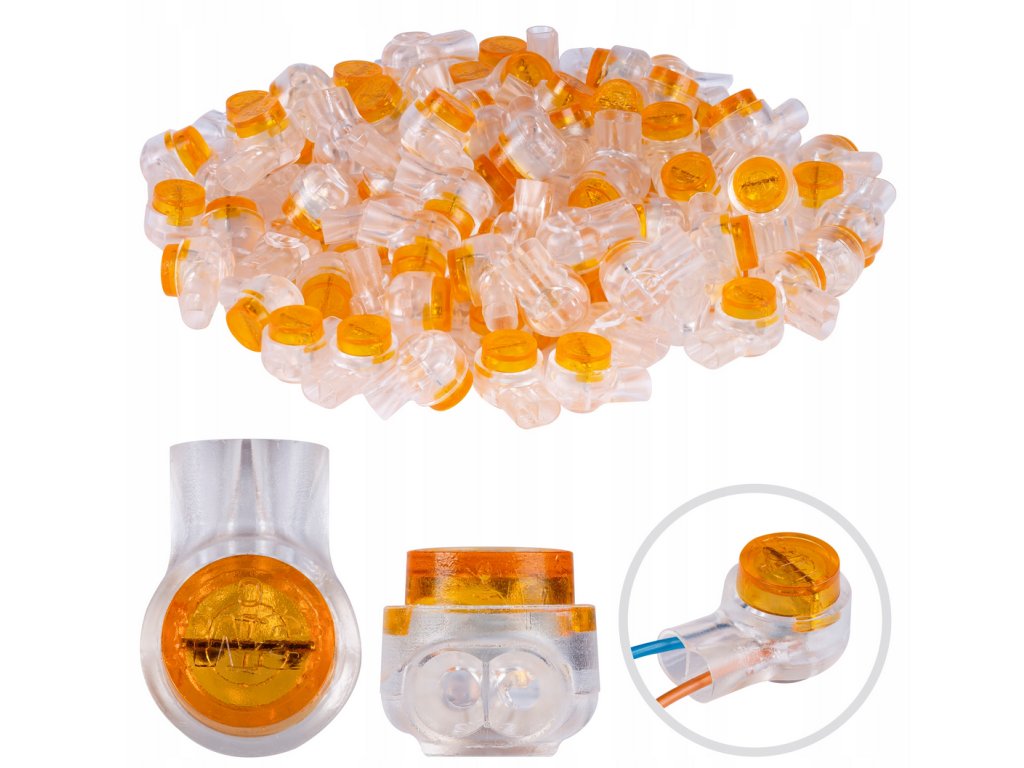

3M konektor zářezový gelový 2 žíly oranžová SCOTCHLOK

Paramentry pro konektor 3M Scotchlok UY-2 (žlutý, gelový, zářezový):

Obecné:

• Typ konektoru: Zářezový (IDC - Insulation Displacement Connector), pro spojení dvou vodičů (butt connector)
• Model: UY-2
• Barva: Žlutá (transparentní tělo s žlutým víčkem)
• Výplň: Gelová (chrání proti vlhkosti a korozi)
• Výrobce: 3M
• Produktová řada: Scotchlok

Elektrické a mechanické:

• Počet vodičů: 2
• Průřez vodiče: 0,4 mm² až 0,9 mm² (což odpovídá přibližně 26 - 19 AWG)
• Typ vodiče: Určeno pro plné (solid) měděné vodiče. Může spojovat vodiče různých průměrů v rámci specifikovaného rozsahu.
• Maximální vnější průměr izolace vodiče: 2,08 mm (0.082 palce)
• Technologie spojení: Zářezový U-element, který prořízne izolaci a vytvoří kontakt s jádrem vodiče bez nutnosti předchozího odizolování.
• Materiál těla konektoru: Obvykle polypropylen nebo polykarbonát, odolný vůči rozpouštědlům.
• Opakovaně použitelný: Ne, jedná se o konektor pro jednorázové použití.

Provozní podmínky:

• Provozní teplota: Typicky od -40°C do +60°C (některé zdroje uvádějí až +140°C, je dobré ověřit konkrétní datasheet pro danou šarži).
• Odolnost vůči vlhkosti: Ano, díky gelové výplni.
• Hořlavost: Standardní verze UY-2 není typicky samozhášivá (flame retardant). Existují i jiné varianty konektorů Scotchlok s touto vlastností.

Použití:

• Nízkonapěťové aplikace, telekomunikace (např. spojování telefonních kabelů PIC), datové sítě (Cat. 5 podle některých zdrojů), zabezpečovací technika, zvonkové obvody.
• Určeno pro prostředí, kde je požadována odolnost proti vlhkosti.

Aplikace:

• Nevyžaduje speciální nástroje, postačí běžné ploché kleště (knimpovací kleště 3M E-9C nebo ekvivalentní jsou doporučené pro optimální spojení).
