LED ovladač SL32 pro osvětlení schodiště s 2x PIR pohybovým čidlem
Kód: 067200Související produkty
MeanWell elektronický spínaný zdroj
Výstupní napětí 24V, proud 4,2A (100W)
Voděodolné plastové provedení, krytí IP67
Ochrana proti přepětí / zkratu / přetížení
Délka vodičů 60cm na vstupu AC i výstupu DC
MeanWell elektronický spínaný zdroj
Výstupní napětí 12V, proud 16A (192W) PFC
Voděodolné kovové provedení, krytí IP65
Ochrana proti přepětí / zkratu / přetížení / přehřátí
Regulace výstupního napětí - vestavěný potenciometr
MeanWell elektronický spínaný zdroj
Výstupní napětí 12V, proud 10A (120W)
Voděodolné plastové provedení, krytí IP67
Ochrana proti přepětí / zkratu / přetížení
Délka vodičů 30cm na vstupu AC i výstupu DC
Detailní popis produktu
Ovladač SL32 je vhodný pro osvětlení schodiště a jejich jednotlivých schodnic či zábradlí. Tímto ovladačem lze ovládat jak jednobarevné LED pásky, tak i digitální LED pásky (až 28 IC typů). Jeden ovladač umožňuje ovládat až 32 nášlapů, lze zapojit ale 2 ovladače SL32 za sebou a ovládat tak až 64 schodů.

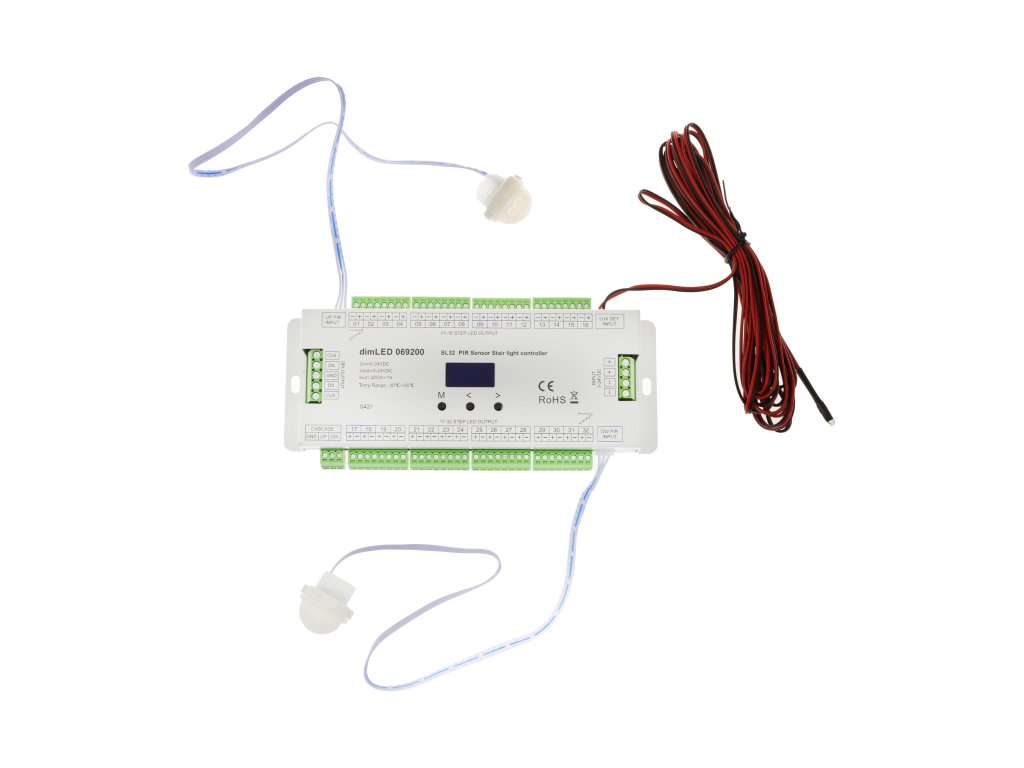

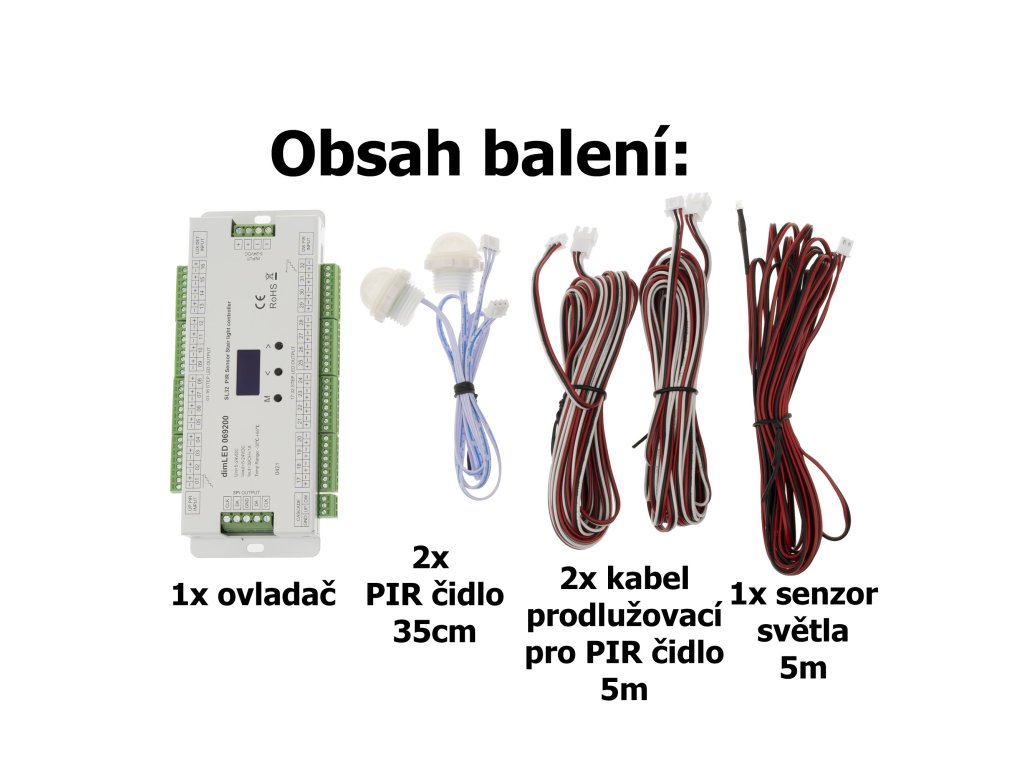

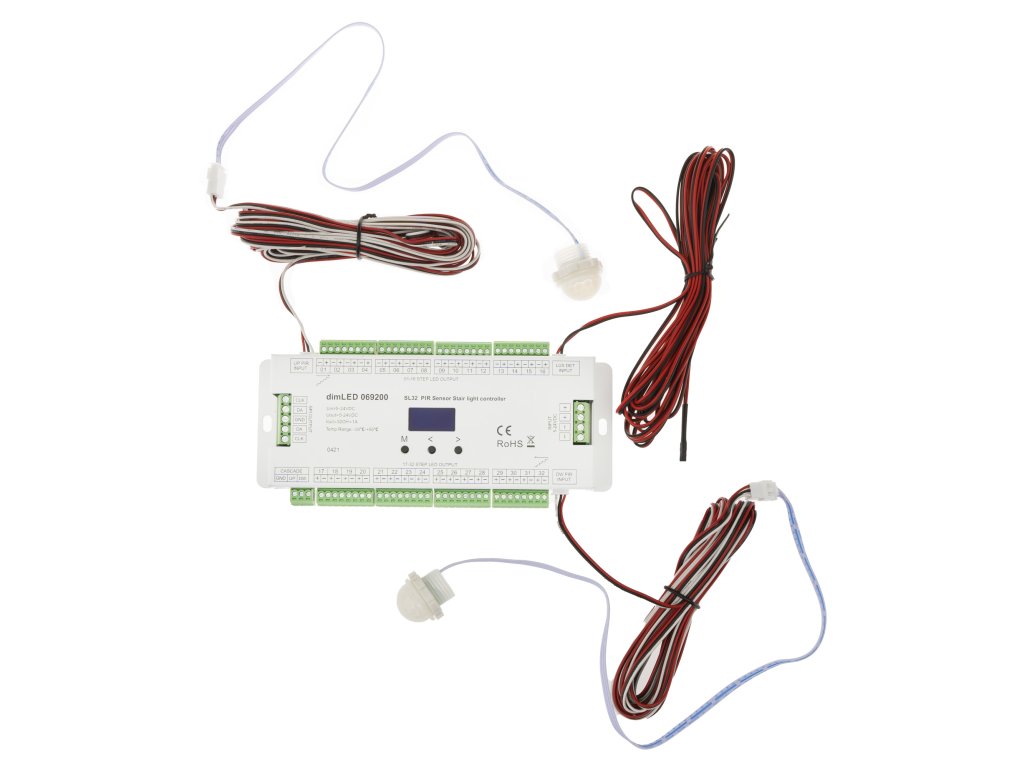

Součástí balení je:
- 1x ovladač SL32
- 1x senzor světla o délce 5m
- 2x PIR čidlo o délce 0,35m
- 2x prodlužovací kabel pro PIR čidlo 5m
- 1x návod
Maximální délky kabelů senzorů:
- Senzor světla je dodávaný v délce 5m, lze prodloužit až na 10m.
- Prodlužovací kabel k PIR čidlům je dodávaný v délce 5m, lze prodloužit až na 15m .
Možnosti spínání SL32:
- Přes dodaná 2 PIR čidla.
- Přes tlačítka paralelně zapojená

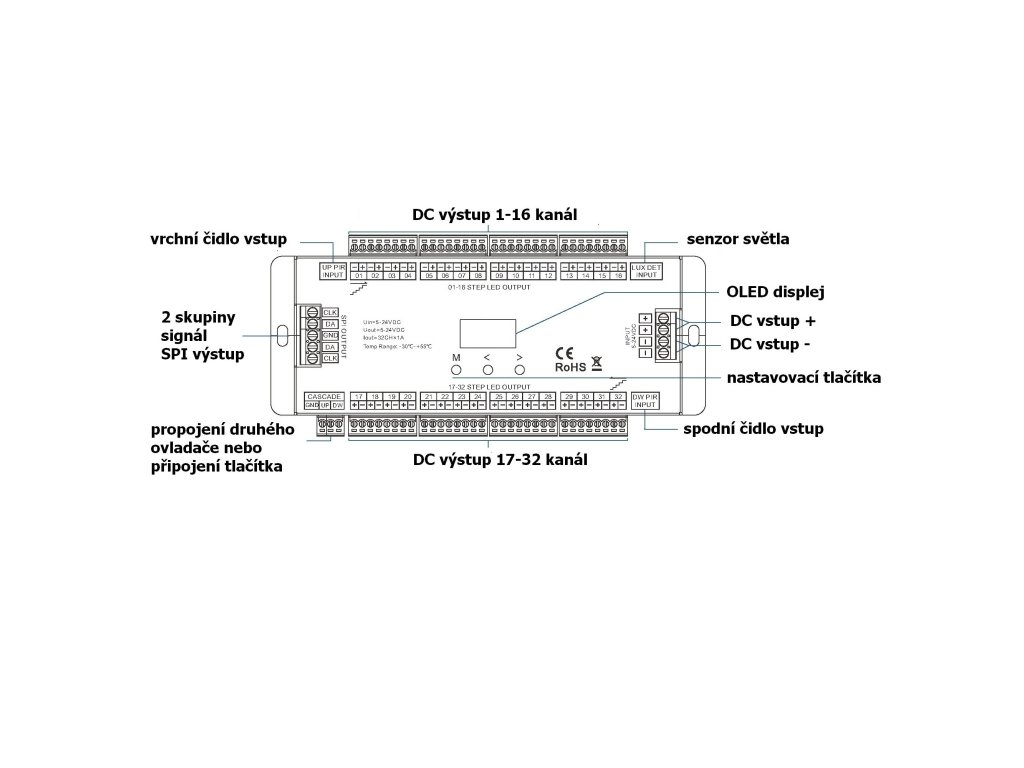

Možnosti připojení LED pásků (jednotlivé zapojení naleznete v návodu):
- Využití až 32 DC výstupů a DC LED pásků nejčastěji pro osvětlení jednotlivých schodů (případně 64 u dvou SL32).
- Zapojení digitálního LED pásku jako linie. Například pro osvětlení zábradlí, orientačního osvětlení vedle schodů v linii.
- Zapojení digitálního LED pásku jako ve tvaru Z na jednotlivé schodnice. Světlo se bude rozsvěcet jako "had" postupně.
- Kombinace DC výstupů (LED pásků) a digitálního. Osvětlení jednotlivých schodů dohromady například s osvětlení zábradlí apod.
TECHNICKÉ SPECIFIKACE:
| Specifikace ovladače: | |||
| Vstupní napětí | 5-24VDC | ||
| Proudové zatížení | 32x1A (12V 12W, 24V 24W na kanál) | ||
| Výstupy | 32xDC výstup, 2x SPI výstup | ||
| Počet ovladačů | Lze propojit 2x SL32 a získat 64 výstupů | ||

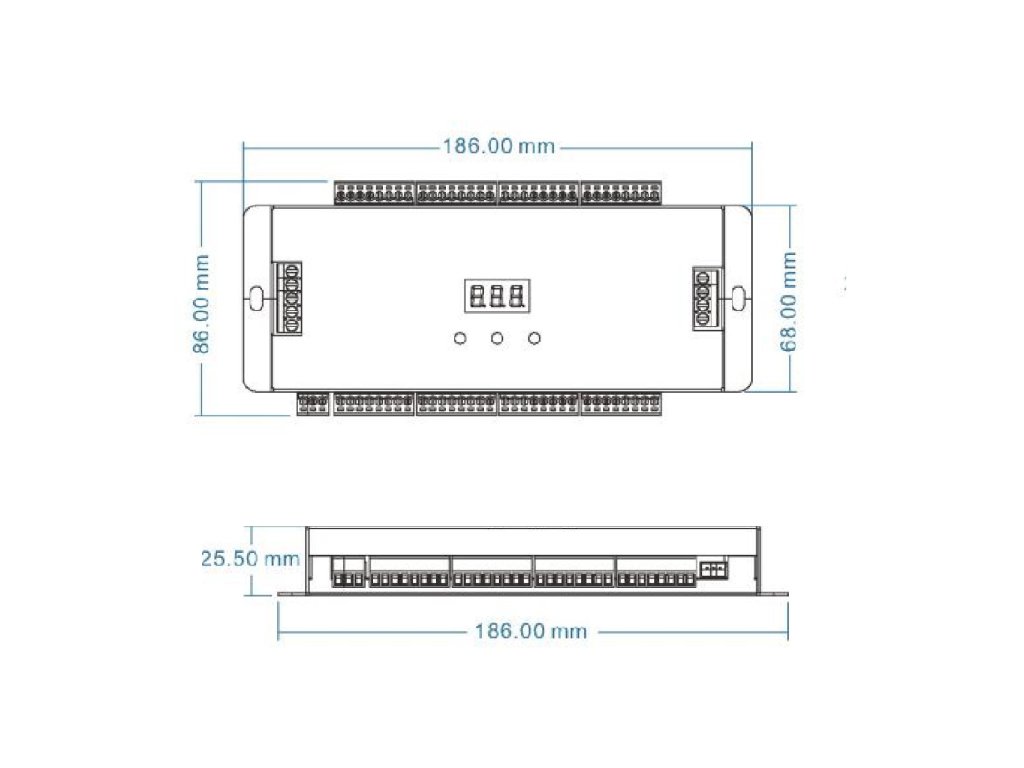

| Rozměry | 186 x 86 x 68mm | ||
| Paměť posledního nastavení po odpojení napájení: | ANO | ||
| Stupeň krytí: | IP20 | ||
Doplňkové parametry
| Kategorie: | LED ovladače, stmívače a senzory |
|---|---|
| Záruka: | 2 roky |
| EAN: | 8596558009357 |
