MiBOXER DALI DT8 přijímač / stmívač 5v1 pro jednobarevné LED pásky, CCT, RGB, RGBW a RGBCCT 6A/kanál
Pro jednobarevné, CCT, barevné RGB, RGBW a RGBCCT
Komunikuje s ovladači MiBOXER DALI
Max. zatížení 5x 6A ( 6A na každá kanál )
Push Button - výstup na tlačítko

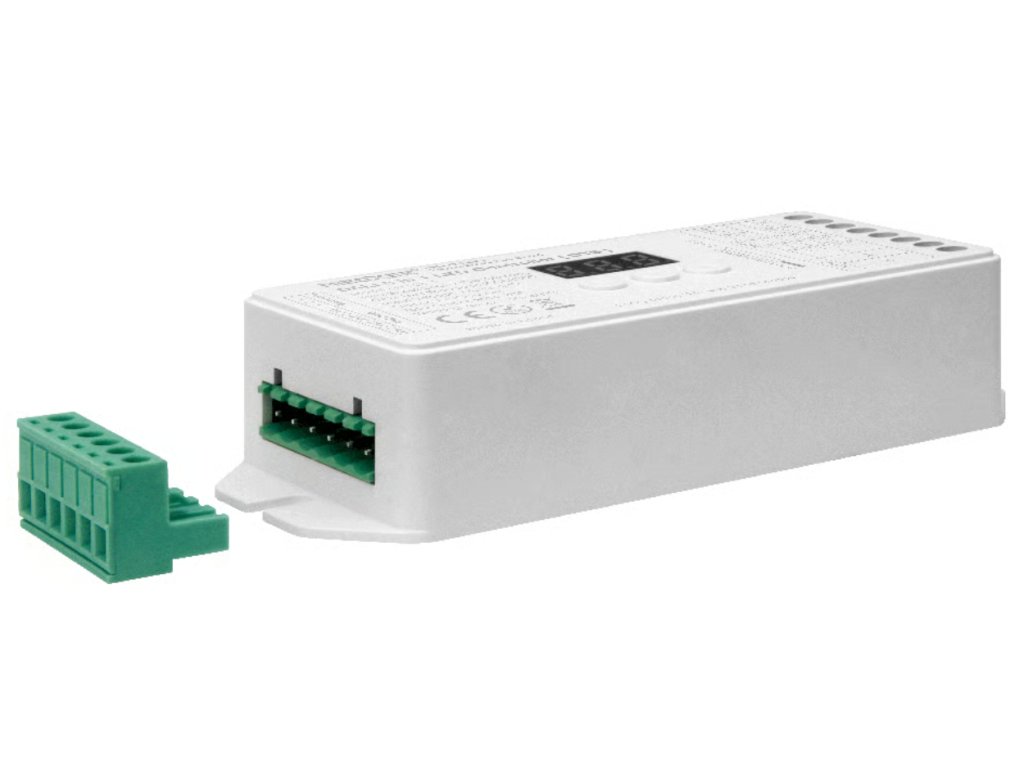

MiBoxer DL-X — DALI 5-in-1 LED Controller (DT8)
Model: DL-X
Typ: LED ovladač s protokolem DALI, režim DT8 (5-in-1)
Klíčové vlastnosti
-

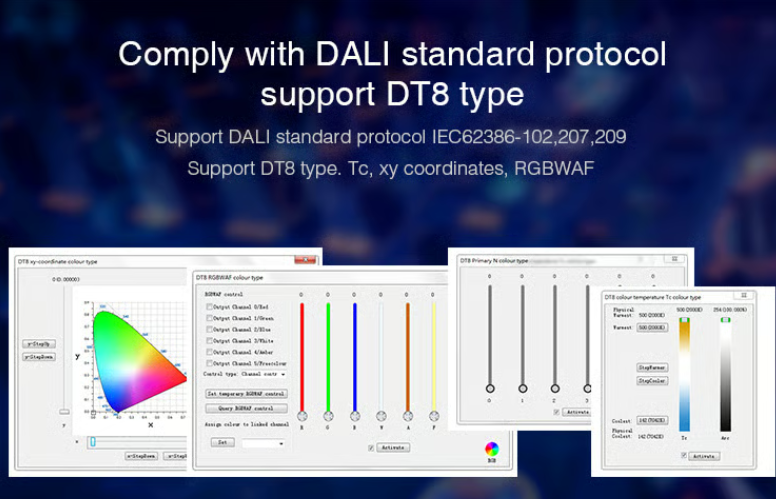

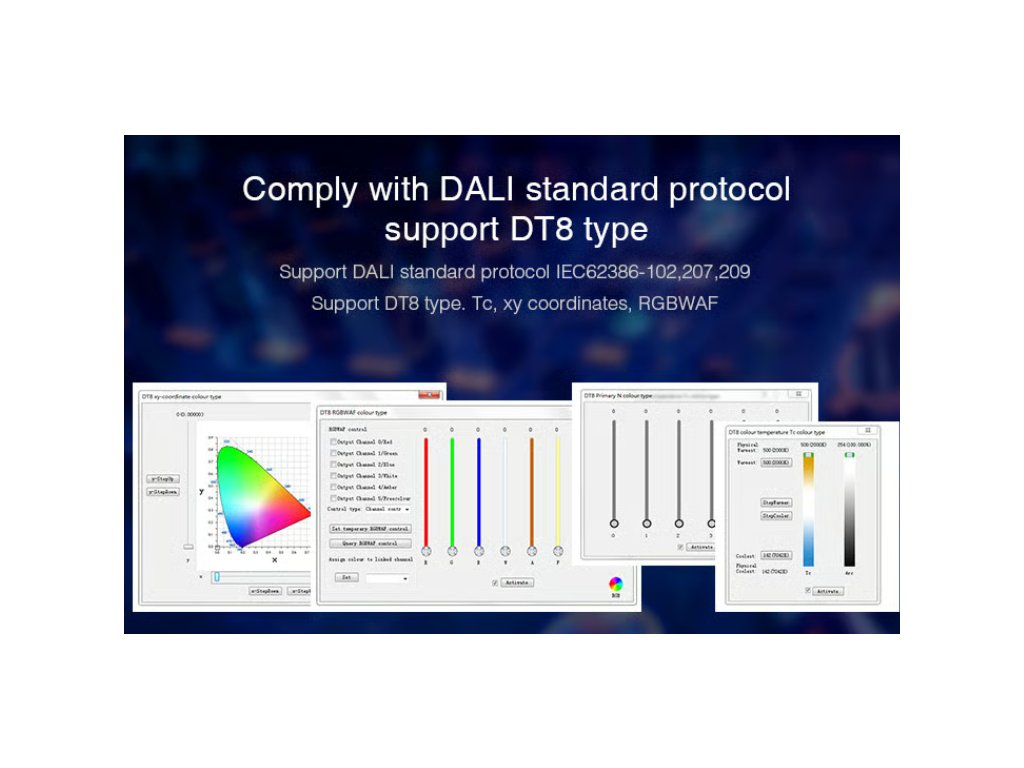

Podpora DALI standardu podle IEC 62386-102, -207, -209
-
Režim DT8 — řízení více barevných režimů (barevnost, teplota bílé, kombinace)
-
Pět výstupních režimů:
-
jednobarevný (single color)
-
barevná teplota (CCT)
-
RGB
-
RGBW
-
RGB + CCT
-
-
Plynulé stmívání jasu, volba logaritmické nebo lineární křivky
-
PWM pulzní výstup – hladké stmívání a kompatibilita s LED pásky a moduly
-
Ochrana proti přepólování, zkratu a přetížení s automatickým obnovením
Technické parametry
| Parametr | Hodnota |
|---|---|
| Vstupní napětí | DC 12-24 V |
| Výstupní proud na kanál | 6 A |
| Celkový maximální proud | 20 A |
| Pracovní teplota | -10 °C … +40 °C |

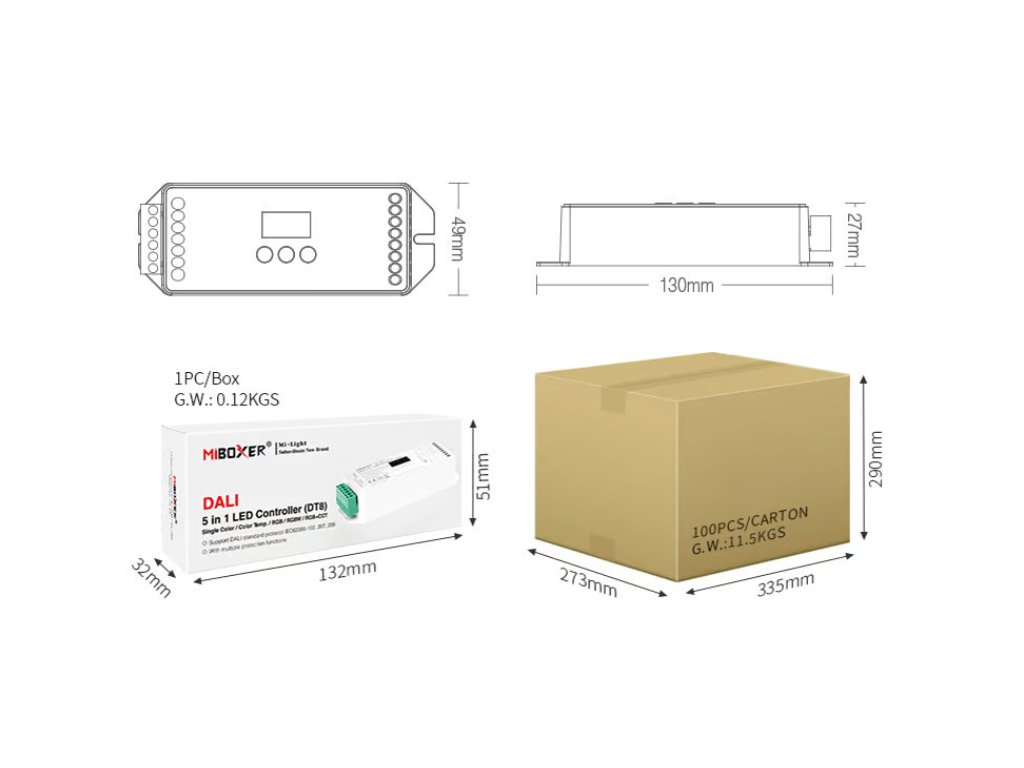

| Hmotnost | cca 100 g |

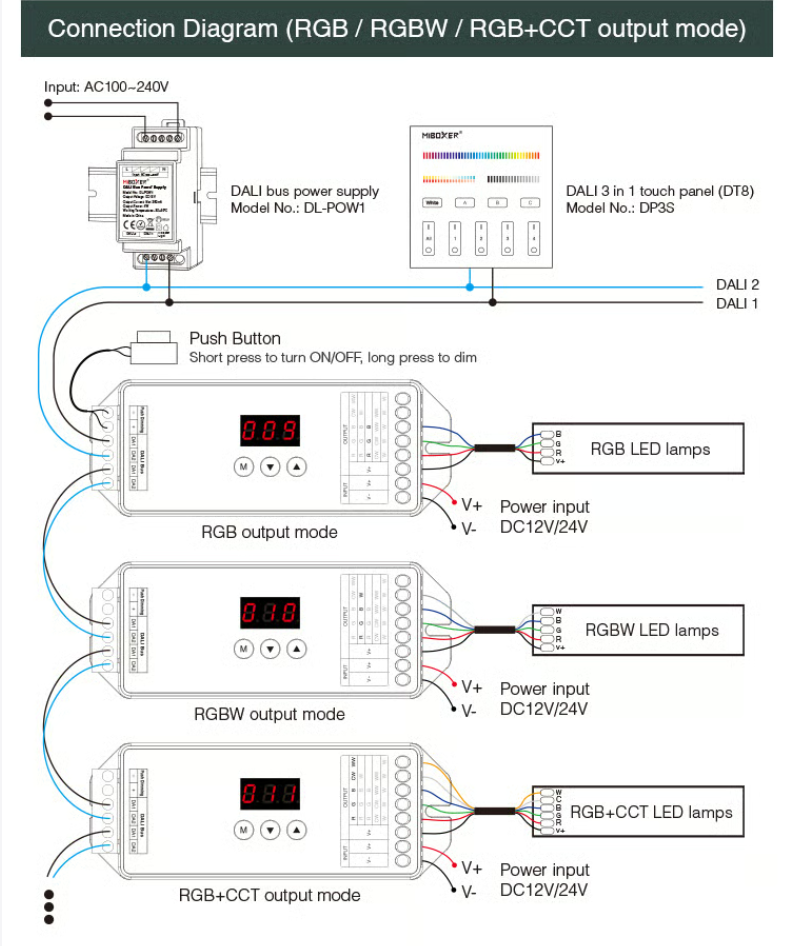

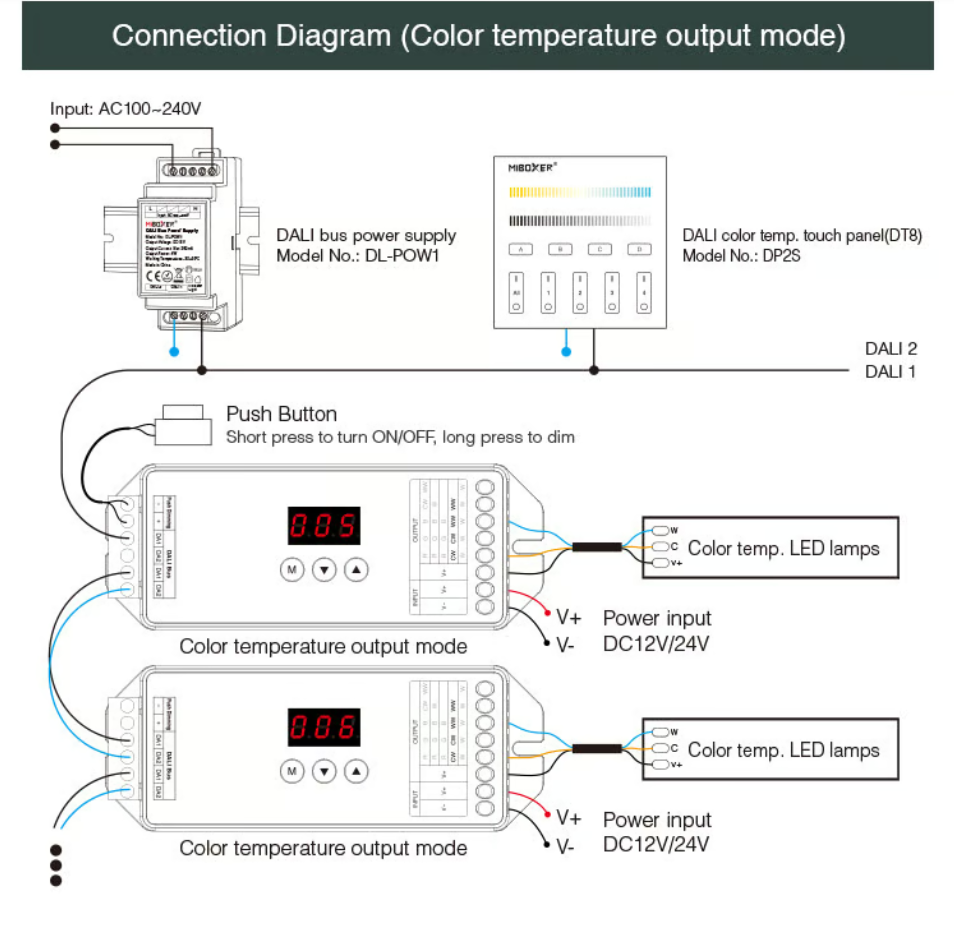

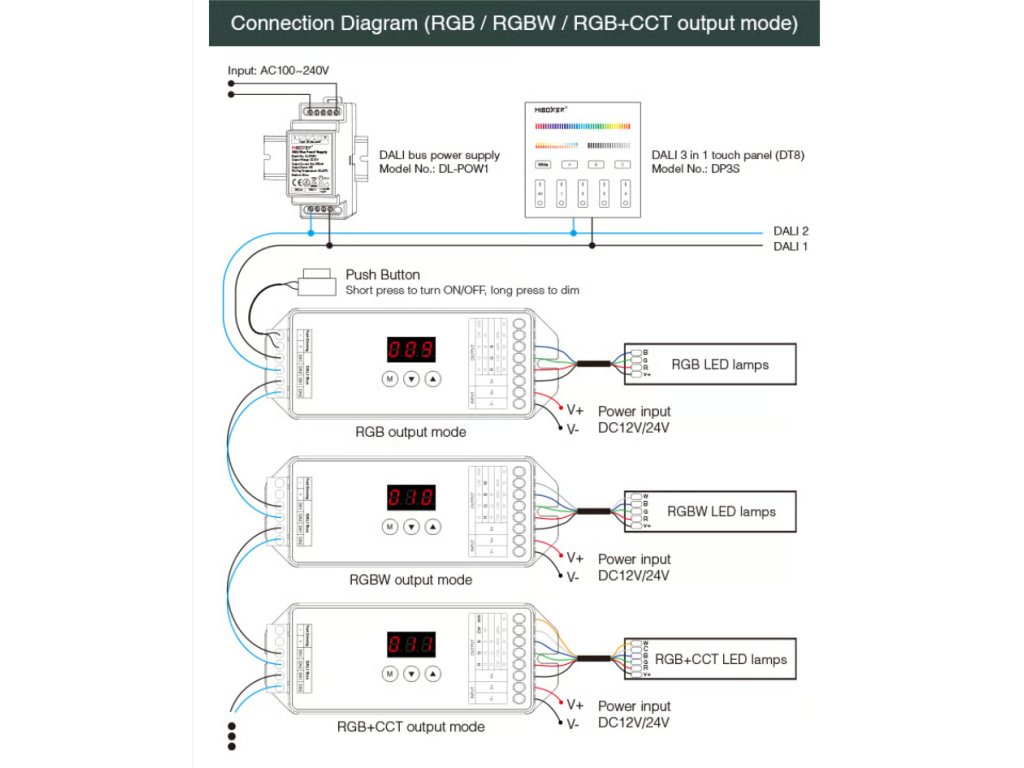

Zapojení a ovládání
Signály a vstupy:
-
DALI sběrnice – ovládání přes standardní DALI systém
-

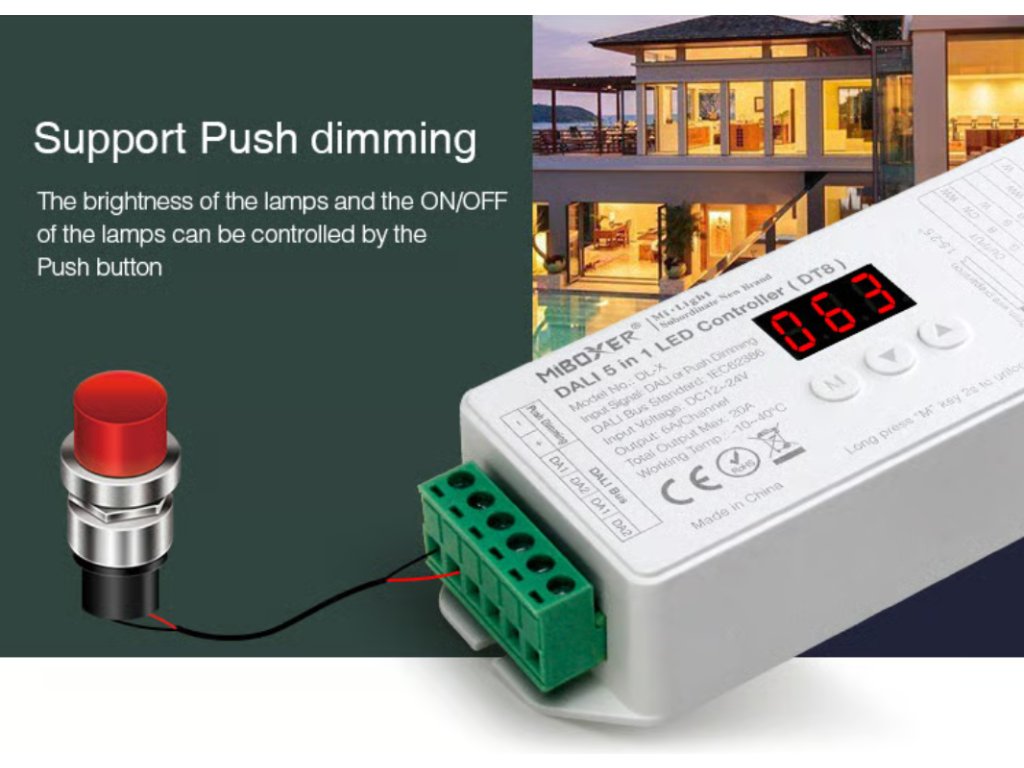

Push dimming – tlačítkové ovládání zapnutí/vypnutí a stmívání přidržením
Nastavení a konfigurace:
-

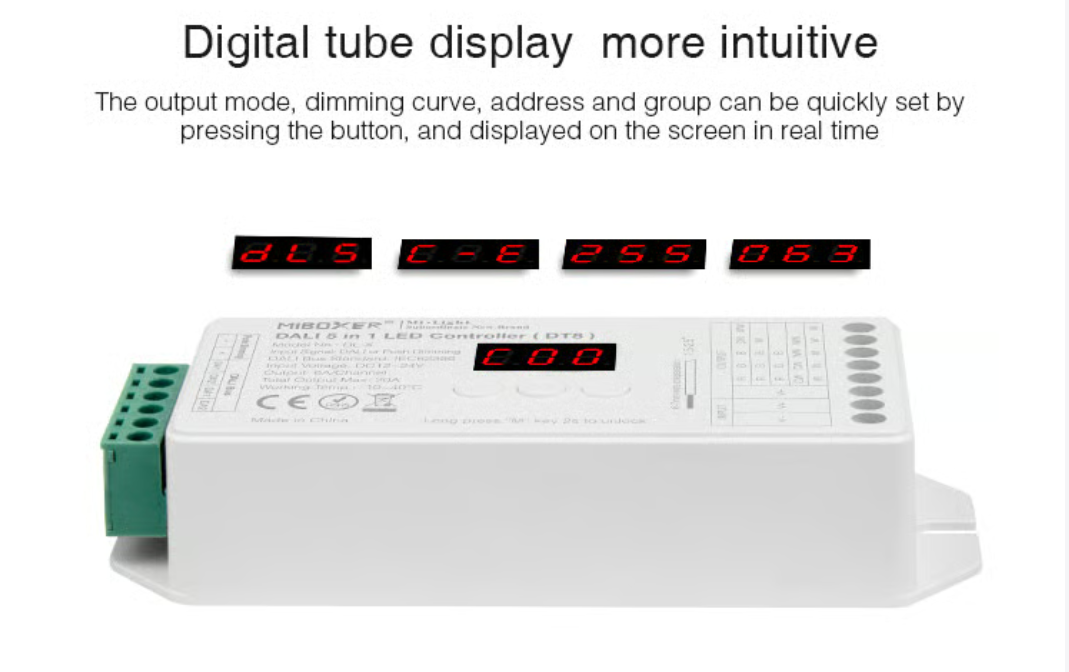

Digitální displej pro zobrazení adresy, skupiny a stavu
-
Tlačítko M pro přepínání výstupního režimu (Single / CCT / RGB / RGBW / RGB+CCT)
-
Volba křivky stmívání (logaritmická / lineární)
-
Možnost nastavit hladkost stmívání
-
Dlouhým stiskem tlačítka M (10 s) lze obnovit tovární nastavení
Doporučení pro použití
-
Napájení: používat zdroj DC 12-24 V s výkonovou rezervou
-
Instalace: zařízení není vodotěsné, pro venkovní použití je nutné vhodné krytí
-
Profesionální montáž: doporučuje se odborná instalace kvůli nastavení DALI adres a skupin
-
Kompatibilita: určeno pro LED pásky a moduly na konstantní napětí, ne pro LED zdroje s integrovanou elektronikou na konstantní proud
Vysvětlení DALI a režimu DT8
-
DALI (Digital Addressable Lighting Interface) je digitální standard pro řízení osvětlení, umožňující adresovat jednotlivé ovladače, rozdělovat je do skupin, nastavovat scény a řídit stmívání.
-
DT8 (Device Type 8) je rozšíření standardu DALI-2, které dovoluje pokročilé řízení barev. Umožňuje ovládat nejen jas a teplotu bílé, ale také barvy (RGB, RGBW, RGB+CCT). Díky tomu stačí jeden ovladač pro více typů LED zdrojů a světelných efektů.
Shrnutí
MiBoxer DL-X je univerzální a flexibilní ovladač pro LED osvětlení s plnou podporou DALI / DT8. Poskytuje jednoduché i pokročilé nastavení – od jednobarevného světla až po RGB+CCT režimy. Díky integrovaným ochranám je vhodný pro profesionální instalace s dlouhodobou spolehlivostí.
Malý přijímač DALI stmívač MiBOXER / Mi-Light pro jednobarevné klasické LED pásky, dual white CCT dvoubarevné, barevné RGB, RGB+W a RGB+CCT LED pásky , DALI DT8. Přijímač se dává mezi napájecí zdroj a samotný LED pásek. Tento nový model lze ovládat jakýmkoliv ovladačem řady MiBOXER DALI.
Řídící jednotka je 5v1 takže lze ovládat všechny druhy LED pásků:
- Jednobarevné LED pásky
- CCT dual white(dvě bílé barvy)
- barevné RGB (červená, zelená, modrá)
- RGBW (červená, zelená, modrá + bílá)
- RGB+CCT (červená, zelená, modrá + dual white)
Tento přijímač v kombinaci s ovladačem vám umožňuje ovládání barevného nastavení připojeného osvětlení. Podle typu LED pásku lze na přijímači přepnout danou funkci pro konkrétní LED pásek. Pro správné fungování je nutné přepínačem nastavit přijímač tak, aby odpovídal danému LED pásku který budete zapojovat - tedy pokud budete zapojovat RGB je nutno aby přijímač byl v režimu pro RGB LED pásky.
Přijímač má paměť posledního nastavení, což oceníte při přerušení napájení, kdy se vám osvětlení zapne v hodnotě posledního nastavení. Příjemným bonusem je i měkké zapnutí a vypnutí světla (plynulé), které šetří vaše oči, je pozvolné a příjemné (tzv. pozvolné rozsvěcení a zhasínání).
Doplňkové parametry
| Kategorie: | LED ovladače, stmívače a senzory |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.11 kg |
| EAN: | 6970602181343 |
| Filtr: | pro jednobarevné LED pásky, pro CCT LED pásky, pro RGB barevné LED pásky, pro RGB+W LED pásky, pro RGB+CCT LED pásky |
| Materiál: | plast |
| ? Odolnost proti vodě: | IP20 - vnitřní |
| Typ produktu: | přijímač |
| Vstupní napětí: | 12V až 24V |
| Výstupní napětí: | 12V, 24V |
