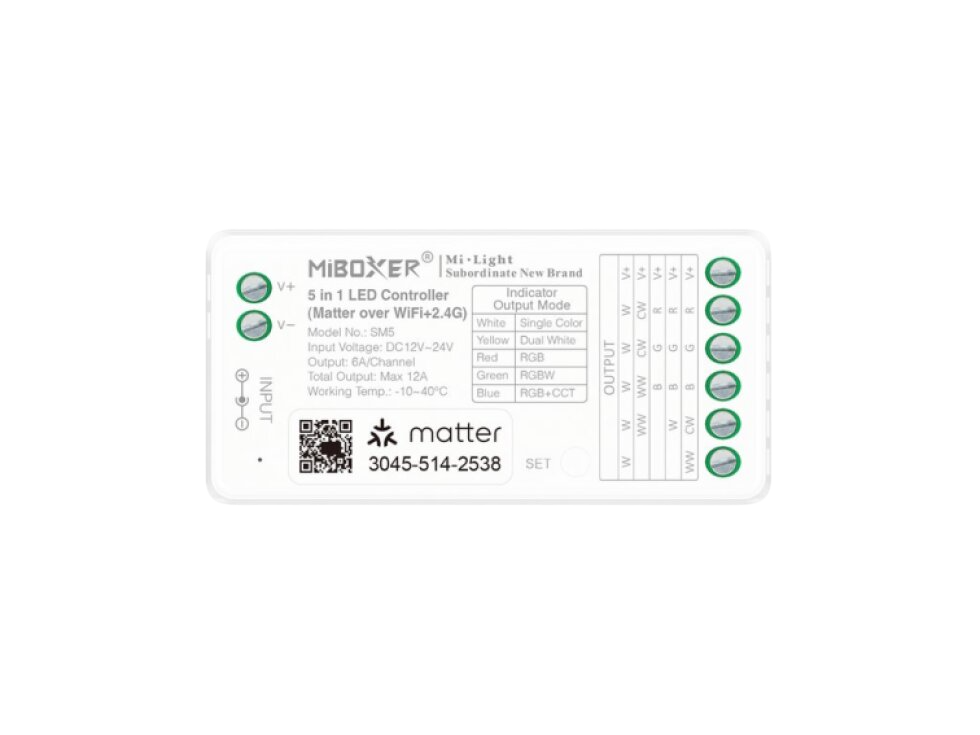

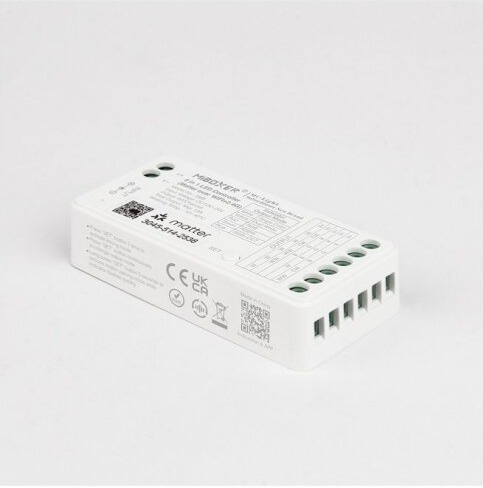

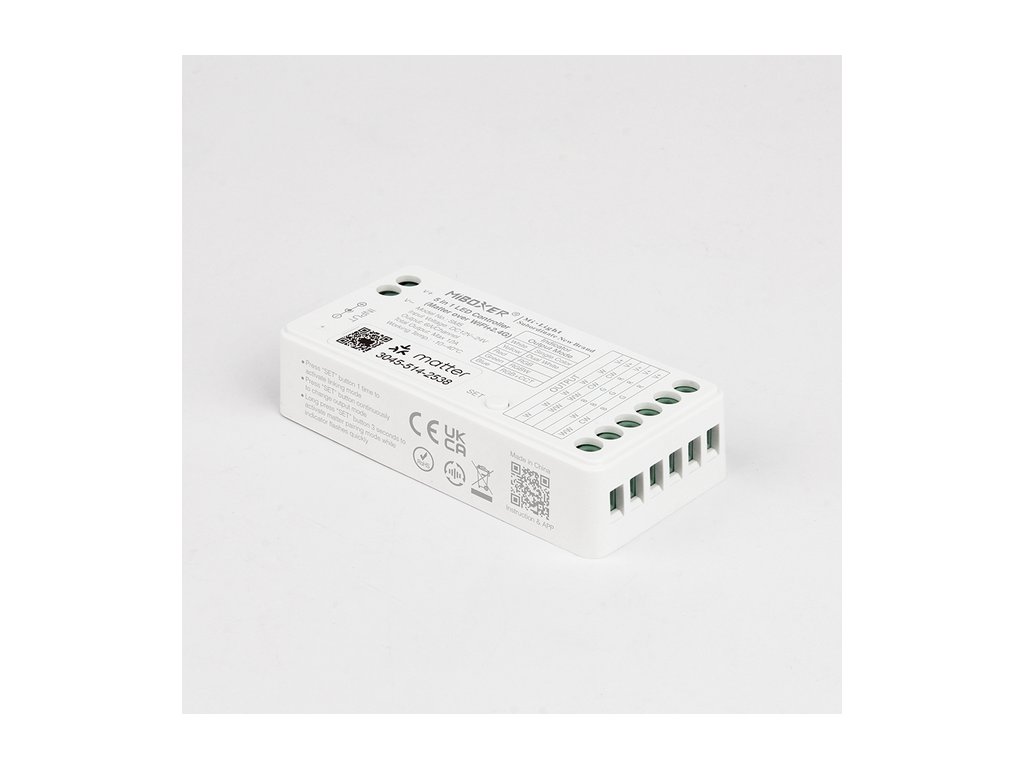

SM5 5v1 MiBoxer kontrolér Matter over WiFi + 2,4GHz RF, DC 12–24V, max. 12A

🌈 Univerzální 5v1 LED kontrolér v kompaktním provedení

MiBoxer SM5 je chytrý LED kontrolér kombinující Matter over WiFi a tradiční bezdrátové ovládání MiBoxer / Mi-Light 2,4 GHz RF.

Jedno zařízení lze podle typu použitého LED pásku přepnout do pěti výstupních režimů:

⚪ Single Color – jednobarevný LED pásek
🌡️ CCT / Dual White – nastavitelná bílá
🌈 RGB – barevný LED pásek
🌈⚪ RGBW – RGB + samostatná bílá
🌈🌡️ RGB+CCT – barevné světlo + teplá a studená bílá

Jeden model tak může pokrýt široké spektrum nízkonapěťových LED instalací.

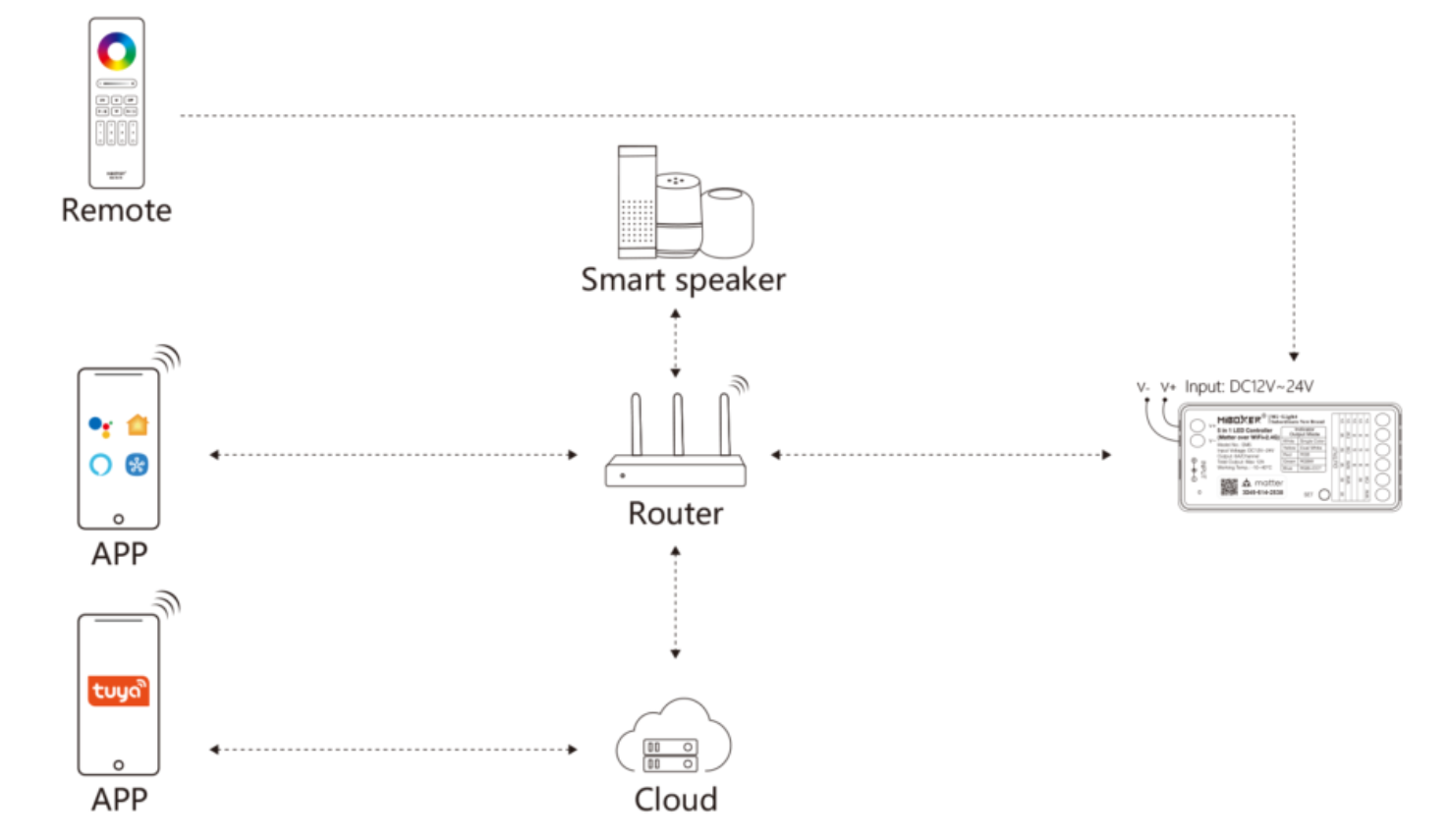

🏠 Matter over WiFi – propojení různých chytrých platforem

SM5 využívá standard:

Matter over WiFi

Matter je navržen pro interoperabilitu mezi podporovanými zařízeními a ekosystémy různých výrobců.

Výrobce u SM5 uvádí spolupráci s platformami:

🍎 Apple Home / HomeKit
🎙️ Amazon Alexa
🏠 Google Home
🔵 Samsung SmartThings
📱 Tuya Smart

Dostupnost konkrétních funkcí se může lišit podle použité platformy a výstupního režimu kontroléru.

📲 Snadné párování přes QR kód

Matter zařízení lze přidat prostřednictvím QR kódu.

Tento způsob konfigurace usnadňuje začlenění kontroléru do podporovaného ekosystému bez zdlouhavého ručního zadávání parametrů.

Přesný postup se může lišit podle používané aplikace.

📶 WiFi 2,4 GHz

SM5 podporuje WiFi standard:

IEEE 802.11b/g/n 2,4 GHz

Návod uvádí pásmo 2,4 GHz. Podpora 5GHz WiFi v dokumentaci uvedena není.

Při prvotní konfiguraci proto doporučujeme použít podporovanou 2,4GHz WiFi síť.

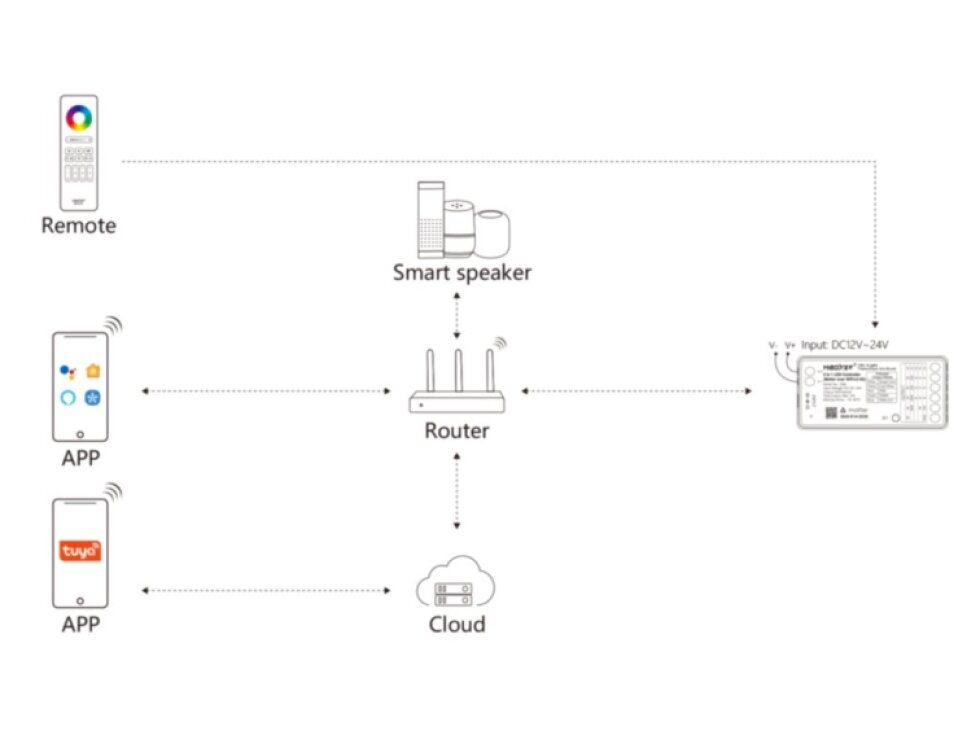

📱 Pro chytré aplikace není potřeba MiBoxer 2,4G brána

Výrobce u SM5 uvádí podporu více aplikačních platforem:

bez nutnosti samostatné 2,4G brány MiBoxer.

Matter komunikace probíhá prostřednictvím WiFi.

Samostatný systém 2,4 GHz RF je zároveň zachován pro klasické dálkové ovladače MiBoxer / Mi-Light.

🎙️ Hlasové ovládání

Podle výrobce lze SM5 začlenit do systémů s hlasovým řízením:

Siri
Google Assistant
Amazon Alexa

Příkazy a dostupné funkce závisejí na použité platformě a typu LED pásku.

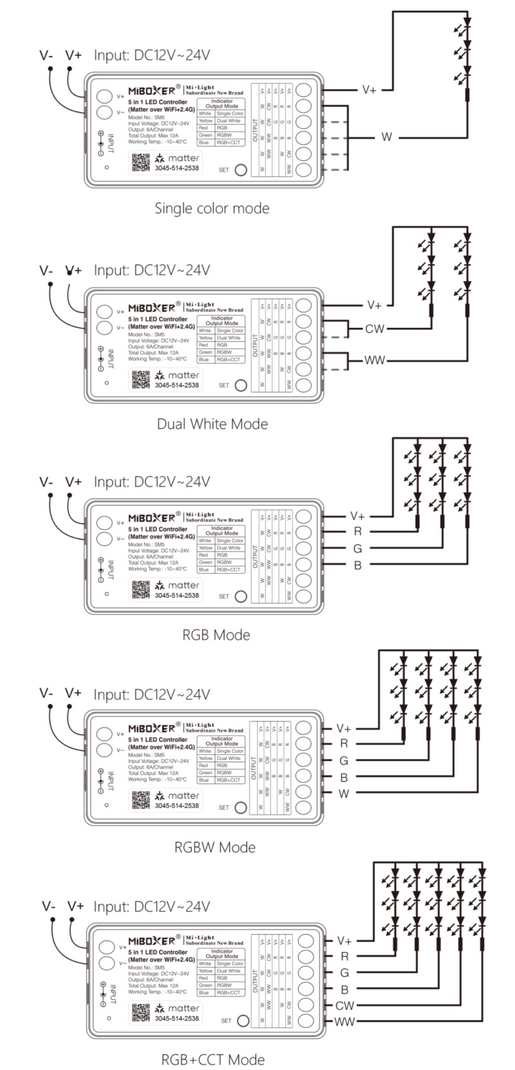

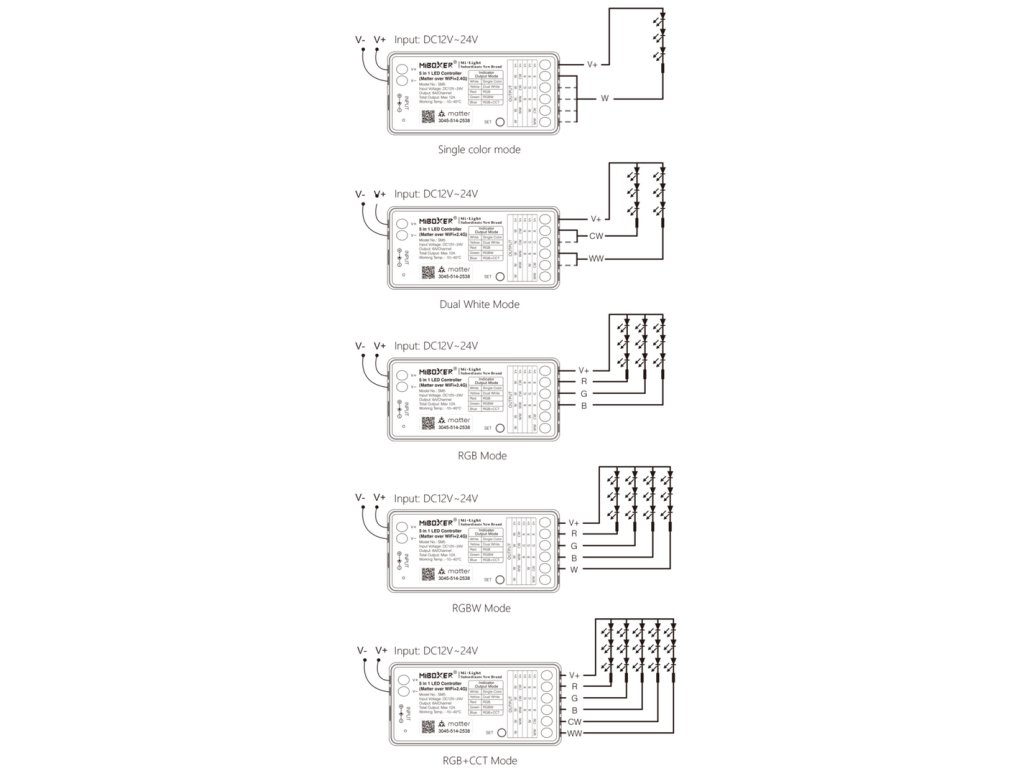

🌈 Pět výstupních režimů

SM5 lze přizpůsobit konkrétní LED instalaci.

Single Color
Řízení intenzity jednobarevného pásku.

CCT / Dual White
Řízení jasu a teploty bílé kompatibilního CCT pásku.

RGB
Řízení barev, jasu a funkcí podporovaných RGB páskem.

RGBW
RGB barvy doplněné o samostatný bílý kanál.

RGB+CCT
Barevná RGB část spolu s nastavitelnou teplou a studenou bílou.

Funkce dostupné uživateli vždy závisí na skutečném typu připojeného LED pásku.

⚡ Napájení DC 12–24 V

SM5 pracuje s napájecím rozsahem:

DC 12–24 V

Kontrolér je určen pro LED pásky s konstantním napětím odpovídajícím připojenému zdroji.

Napětí:

napájecí zdroj → kontrolér → LED pásek

musí být vzájemně kompatibilní.

SM5 sám napájecí napětí LED pásku nemění.

💪 6 A na kanál, celkem maximálně 12 A

Výstupní parametry:

6 A / kanál
max. 12 A celkem

Celkové zatížení všech aktivních kanálů tedy nesmí překročit limit kontroléru 12 A.

Při návrhu LED instalace je nutné kontrolovat jak proud jednotlivého kanálu, tak celkovou zátěž.

📡 2,4 GHz RF – ovládání i bez telefonu

SM5 podporuje bezdrátovou technologii:

MiBoxer / Mi-Light 2,4 GHz RF

Udávaná řídicí vzdálenost:

30 m

To umožňuje světlo ovládat klasickým dálkovým nebo nástěnným ovladačem i bez mobilní aplikace.

Reálný dosah může být ovlivněn stěnami, konstrukcemi a dalšími překážkami.

🎛️ Až 12 dálkových ovladačů

Podle návodu lze jeden SM5 spárovat až s:

12 dálkovými ovladači

To je praktické například v instalaci, kde má být stejné osvětlení ovládáno z několika míst nebo různými typy RF ovladačů.

🔁 Automatický přenos RF signálu

SM5 podporuje funkci Auto Transmitting.

Přijatý příkaz z 2,4G dálkového ovladače může kompatibilní zařízení předat dalšímu zařízení ve svém dosahu.

Pokud jsou další kompatibilní kontroléry postupně rozmístěné v dosahu, lze tak rozšířit praktickou oblast dálkového řízení.

🔄 Synchronizace dynamických režimů

Více kompatibilních kontrolérů může pracovat synchronně ve stejném dynamickém režimu.

Tato funkce se hodí například pro:

• dlouhé RGB instalace,
• několik oddělených LED pásků,
• osvětlení více vitrín,
• dekorativní osvětlení větších interiérů.

✨ 18 dynamických světelných režimů

SM5 má podle návodu:

18 vestavěných dynamických režimů

Patří mezi ně například skokové a plynule se měnící světelné efekty.

Důležitý detail:

dynamické režimy jsou podle dokumentace ovládány 2,4G dálkovým ovladačem.

Neuvádíme proto automaticky, že všech 18 režimů musí být dostupných ve všech Matter aplikacích.

🌙 Režim DND – Do Not Disturb

SM5 podporuje režim:

DND – Nerušit

Podle návodu je tato funkce:

z výroby zapnutá.

Je určena zejména pro situace s výpadky elektrické energie a pomáhá omezit nežádoucí automatické rozsvícení po obnovení napájení.

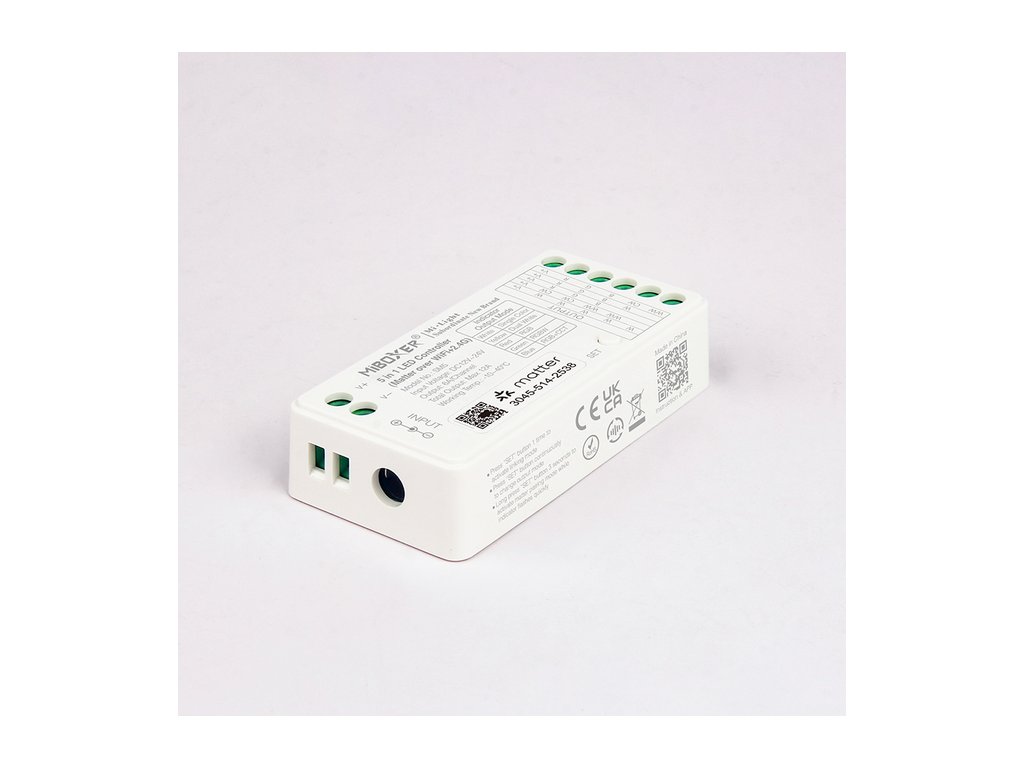

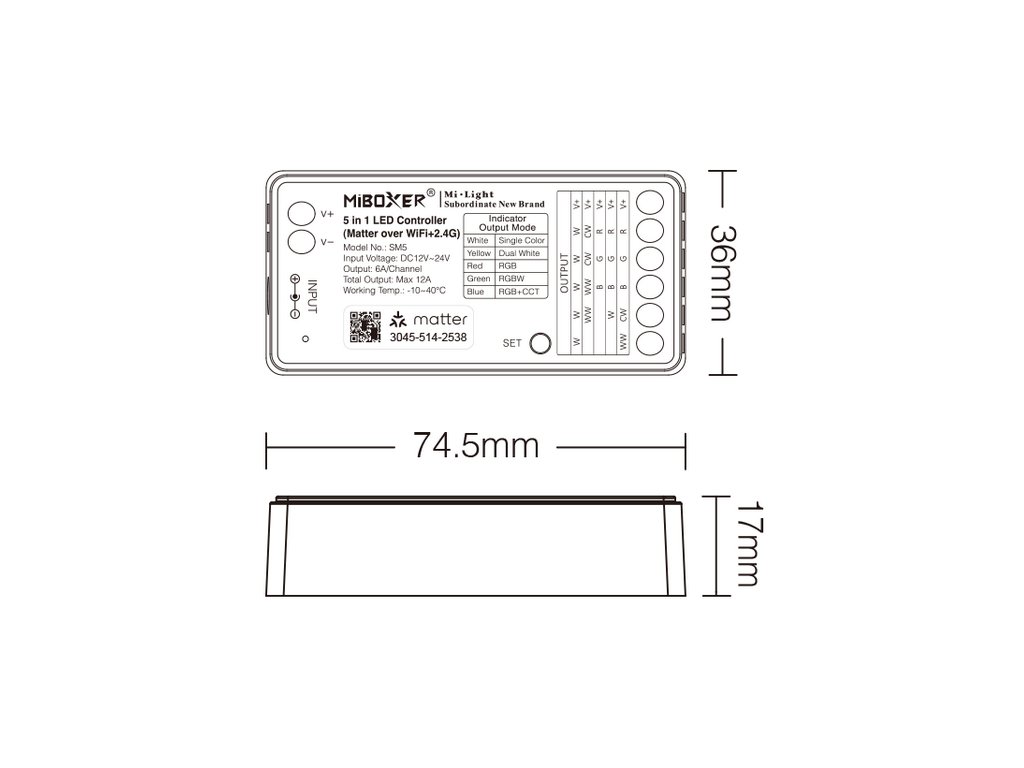

📏 Pouze 74,5 × 36 × 17 mm

Jednou z výrazných výhod SM5 je kompaktní rozměr:

74,5 × 36 × 17 mm

Ve srovnání s většími vícekanálovými kontroléry zabírá málo prostoru a je vhodný například do:

• nábytku,
• instalačních dutin,
• podhledů,
• LED profilových systémů s externím prostorem pro elektroniku,
• prostoru v blízkosti napájecího zdroje.

Vždy musí být zachovány odpovídající podmínky pro instalaci a provoz elektroniky.

🛡️ IP20 pro interiér

Krytí:

IP20

Provozní teplota:

-10 až +40 °C

SM5 je tedy určen pro chráněné vnitřní instalace.

⭐ Hlavní výhody

✔ Matter over WiFi
✔ 5v1 LED kontrolér
✔ Single Color / CCT / RGB / RGBW / RGB+CCT
✔ DC 12–24 V
✔ 6 A / kanál
✔ max. 12 A celkem
✔ WiFi 2,4 GHz
✔ MiBoxer / Mi-Light 2,4 GHz RF
✔ RF dosah 30 m
✔ Matter párování pomocí QR kódu
✔ Až 12 RF dálkových ovladačů
✔ Apple Home / HomeKit
✔ Amazon Alexa
✔ Google Home
✔ Samsung SmartThings
✔ Tuya Smart
✔ Siri / Alexa / Google Assistant
✔ 18 dynamických režimů
✔ Automatické předávání RF signálu
✔ Synchronizace dynamických režimů
✔ DND režim z výroby aktivní
✔ Rozměry pouze 74,5 × 36 × 17 mm
✔ IP20

🏠 Doporučené použití

MiBoxer SM5 je vhodný zejména pro:

• jednobarevné LED pásky,
• CCT LED pásky,
• RGB LED pásky,
• RGBW LED pásky,
• RGB+CCT LED pásky,
• chytrou domácnost Matter,
• Apple Home,
• Amazon Alexa,
• Google Home,
• Samsung SmartThings,
• Tuya Smart,
• nábytkové osvětlení,
• kuchyňské LED pásky,
• podhledové osvětlení,
• ambientní osvětlení,
• ložnice,
• obývací pokoje,
• hotely,
• restaurace,
• kanceláře,
• prodejny a komerční interiéry.

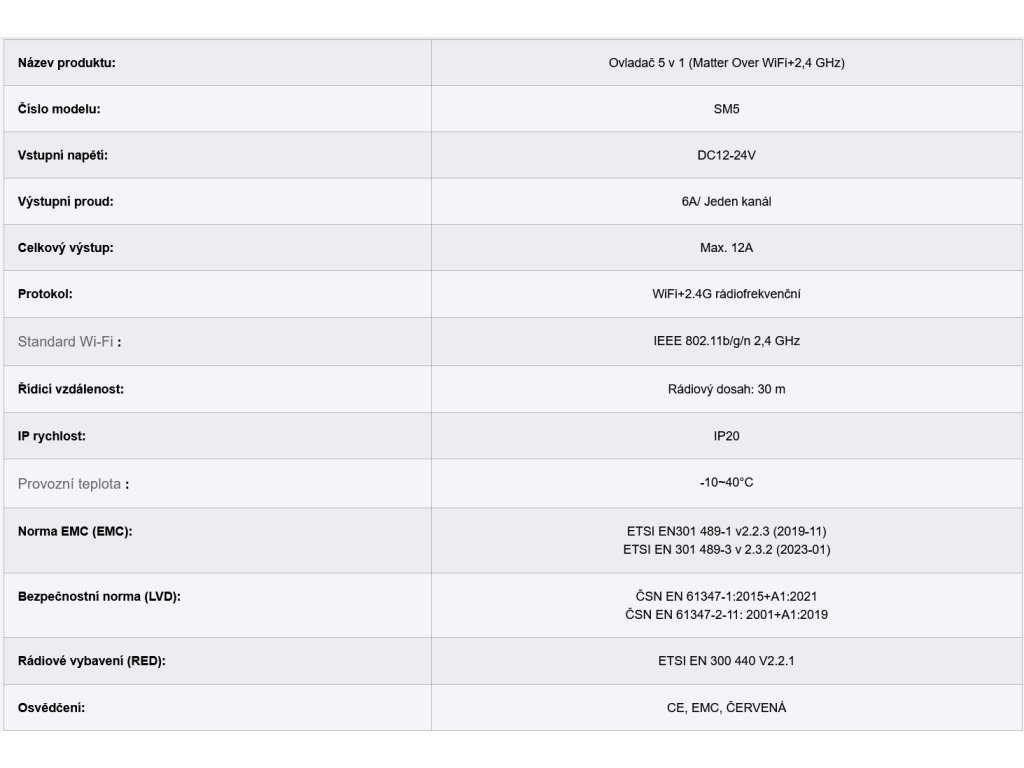

📋 Technické parametry

🔧 Doporučené příslušenství k instalaci a ovládání

🔌 Napájecí zdroj DC 12–24 V
Napětí zdroje musí odpovídat použitému LED pásku. Výkon a proud zdroje je nutné zvolit podle celé instalace.

🌈 Kompatibilní LED pásek
SM5 podporuje Single Color, CCT, RGB, RGBW a RGB+CCT. Zvolený režim kontroléru musí přesně odpovídat zapojení konkrétního LED pásku.

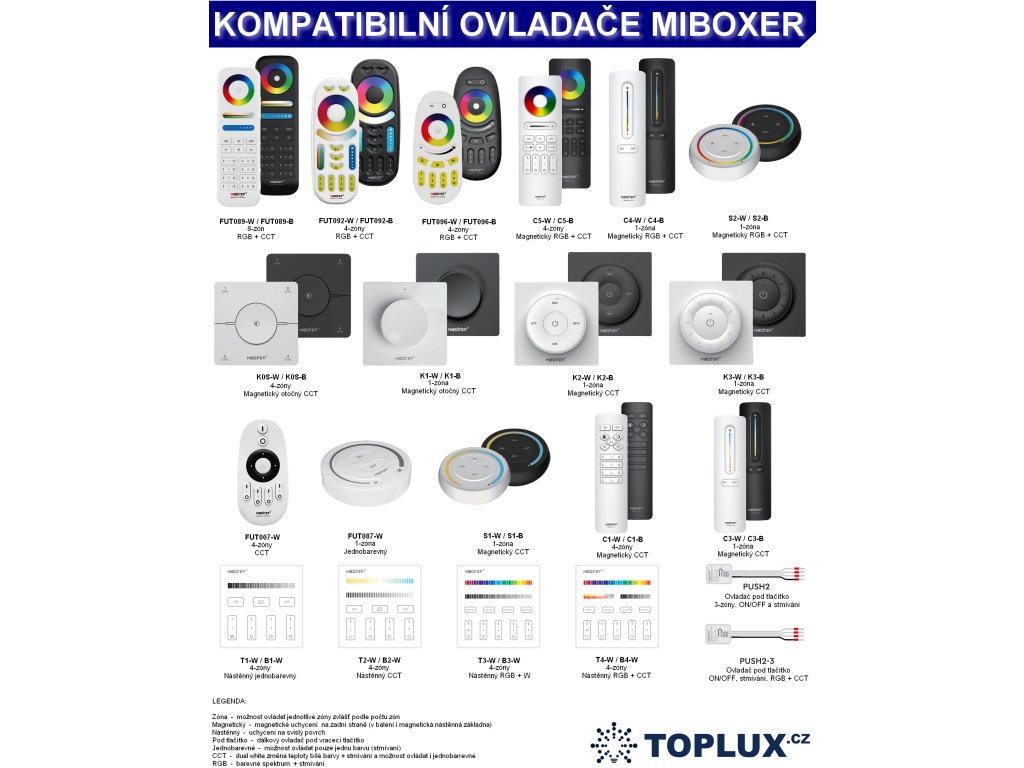

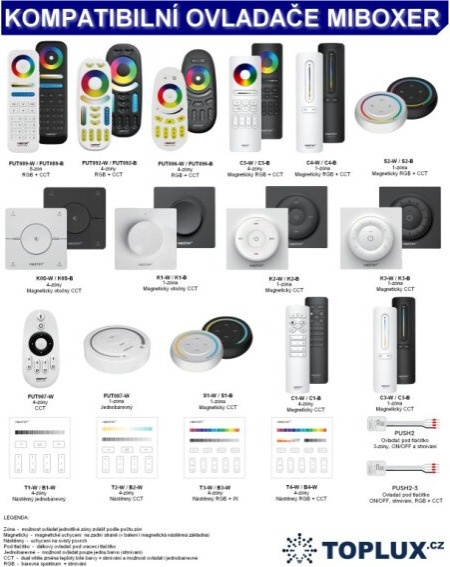

🎛️ MiBoxer / Mi-Light 2.4G dálkový ovladač
Pro lokální řízení bez telefonu. Jeden kontrolér SM5 podporuje podle návodu až 12 spárovaných ovladačů.

Mezi modely uvedené výrobcem patří například K3P, K4, K5, PUSH3, PUSH3-2, U1, U2, Y1, Y2, C1, K0, K3, K3S, K2S a K2.

📱 Matter kompatibilní ekosystém
Pro chytré řízení lze využít podporované systémy uvedené výrobcem, například Apple Home, Alexa, Google Home, SmartThings nebo Tuya Smart.

❓ Časté dotazy

Jaké typy LED pásků podporuje SM5?
Podporuje pět režimů: Single Color, CCT, RGB, RGBW a RGB+CCT.

Jaký je rozdíl mezi SM5 a ML5?
SM5 je kompaktnější model s napájením DC 12–24 V, výstupem 6 A/kanál, max. 12 A a rozměry 74,5 × 36 × 17 mm. ML5 podporuje DC 12–48 V a vyšší celkové zatížení.

Potřebuji pro Matter samostatnou 2,4G bránu MiBoxer?
Ne. Výrobce uvádí podporu aplikací přes Matter over WiFi bez nutnosti 2,4G brány.

Kolik dálkových ovladačů lze spárovat?
Podle návodu až 12 kompatibilních 2,4G RF ovladačů.

Jaký je RF dosah?
Výrobce uvádí 30 metrů.

Funguje s 5GHz WiFi?
Dokumentace uvádí pouze IEEE 802.11b/g/n 2,4 GHz. Podpora 5GHz WiFi uvedena není.

Co znamená 18 dynamických režimů?
Jde o přednastavené světelné efekty, například skokové nebo plynulé změny. Podle návodu se tyto režimy ovládají prostřednictvím 2,4G dálkového ovladače.

Co je DND?
Do Not Disturb je funkce určená mimo jiné pro situace s výpadky napájení, aby se omezilo nechtěné rozsvícení po návratu proudu. U SM5 je podle návodu z výroby aktivní.
