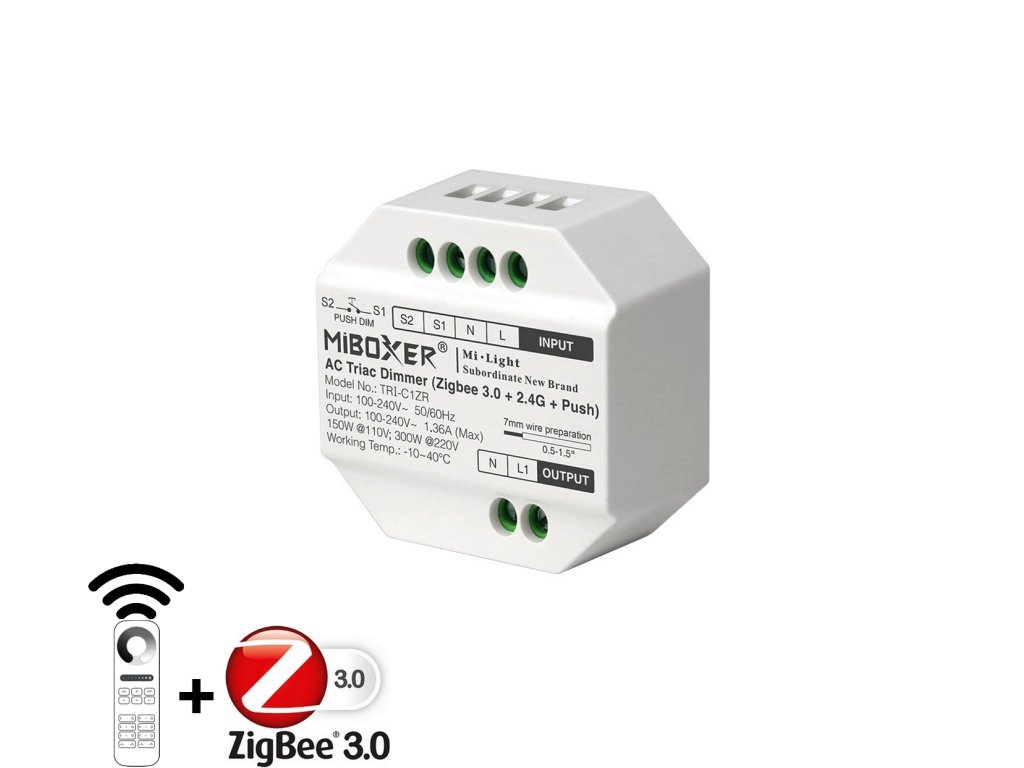

TRI-C1ZR MiBoxer TRIAK stmívač Zigbee 3.0 + 2,4 GHz RF + PUSH, 100–240V, až 300W

🎛️ MiBoxer TRI-C1ZR – chytrý vestavný stmívač s Zigbee, RF i klasickým tlačítkem

MiBoxer TRI-C1ZR je kompaktní AC TRIAC stmívač určený pro kompatibilní stmívatelné LED zdroje, tradiční vláknové a halogenové žárovky.

Jeho hlavní předností je spojení tří způsobů ovládání:

🔘 PUSH vratné tlačítko
📡 MiBoxer / Mi-Light 2,4 GHz RF
🏠 Zigbee 3.0

Díky tomu lze zachovat klasické tlačítko na stěně, přidat dálkový ovladač MiBoxer a zároveň stmívač začlenit do podporovaného systému chytré domácnosti.

💡 Plynulé stmívání 0–100 %

TRI-C1ZR podporuje:

plynulé stmívání 0–100 % bez blikání

Podle návodu používá trailing-edge fázové stmívání.

Stmívač je určen pro kompatibilní:

• stmívatelné TRIAC LED žárovky,
• stmívatelná LED svítidla,
• tradiční vláknové žárovky,
• halogenové žárovky.

Před zapojením LED zdroje je nutné ověřit, že podporuje odpovídající typ TRIAC stmívání.

⚙️ Nastavení minimálního jasu

Na stmívači je tlačítko Min. Set, které slouží k nastavení minimální úrovně jasu.

To je důležité zejména u LED osvětlení, protože jednotlivé stmívatelné LED zdroje mohou mít rozdílnou nejnižší stabilní úroveň provozu.

Správně nastavený minimální jas umožní přizpůsobit stmívač konkrétnímu světelnému zdroji.

Výrobce neuvádí jednu pevnou procentní hodnotu minima.

🔘 PUSH – ovládání klasickým vratným tlačítkem

TRI-C1ZR má samostatný vstup pro PUSH tlačítko.

Podle návodu:

krátký stisk → zapnutí / vypnutí
dlouhý stisk → plynulá změna jasu
další dlouhý stisk → změna směru stmívání

Díky tomu lze používat běžné vratné tlačítko a současně využívat Zigbee nebo 2,4G RF ovládání.

🔗 Až 25 stmívačů na jednom PUSH tlačítku

Na jedno vratné tlačítko lze podle návodu připojit maximálně:

25 stmívačů

Maximální délka vedení k tlačítku:

20 m

Pokud je na společném tlačítku více stmívačů, lze dlouhým stiskem přibližně 20 sekund synchronizovat všechna připojená světla na 100 % jasu.

🏠 Standardní Zigbee 3.0

TRI-C1ZR pracuje se standardním protokolem:

Zigbee 3.0

Výrobce uvádí dosah:

až 100 m v otevřeném prostoru

V reálném interiéru může být dosah ovlivněn stěnami, kovovými konstrukcemi a dalšími překážkami.

Zigbee umožňuje začlenit stmívač do podporovaných systémů chytré domácnosti a využívat například skupinové řízení, aplikaci nebo hlasové asistenty.

📱 Tuya Smart přes Zigbee 3.0 bránu

Pro ovládání TRI-C1ZR prostřednictvím Tuya Smart je podle výrobce nutná:

Zigbee 3.0 brána

Po připojení stmívače k odpovídající bráně lze využívat chytré funkce aplikace.

Návod zmiňuje například:

• stmívání,
• dálkové ovládání,
• časování,
• skupinové řízení,
• další funkce podporované aplikací a bránou.

🌙 Režim Nerušit – Do Not Disturb

Podle přeloženého návodu je režim Do Not Disturb ve výchozím nastavení aktivní.

Nastavení lze změnit v aplikaci v části:

Power-on behavior

Funkce je vhodná například tam, kde chcete omezit nežádoucí automatické rozsvícení po výpadku a následném obnovení napájení.

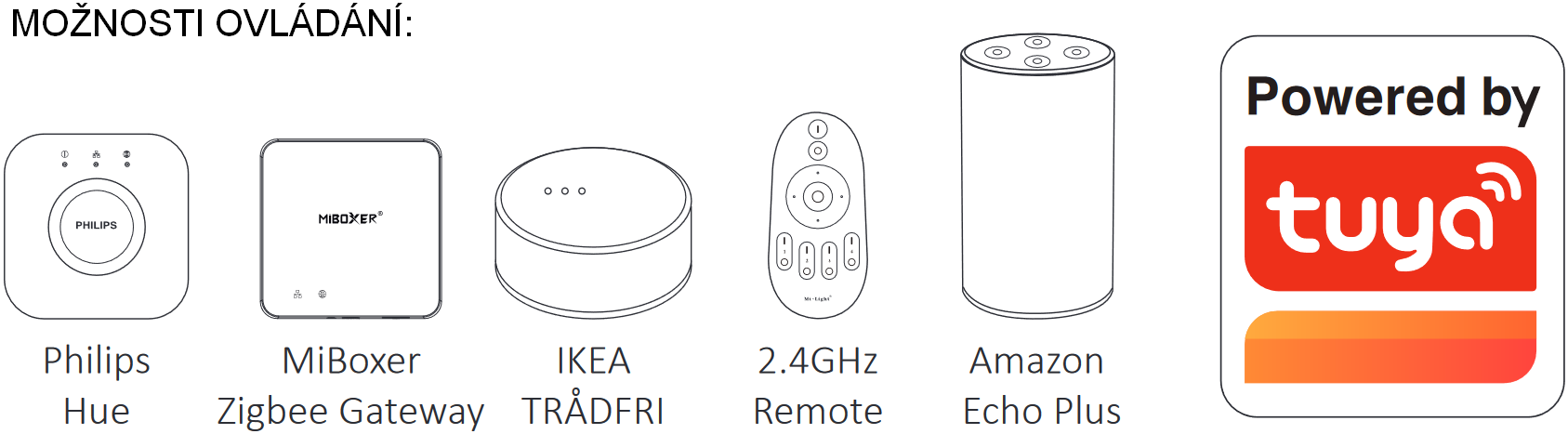

🔗 Integrace s Philips Hue

Výrobce uvádí podporu připojení do:

Philips Hue

TRI-C1ZR lze přidat prostřednictvím aplikace Philips Hue a Zigbee párování.

Rozsah dostupných funkcí závisí na použité Zigbee bráně a platformě.

🏠 Integrace s IKEA TRÅDFRI

V dokumentaci výrobce je uvedena také kompatibilita se systémem:

IKEA TRÅDFRI

TRI-C1ZR tak nabízí širší možnosti začlenění do Zigbee instalací než pouze systém MiBoxer.

🎙️ Amazon Echo se zabudovaným Zigbee

U kompatibilních zařízení Amazon Echo se zabudovaným Zigbee 3.0 lze podle návodu stmívač připojit přímo.

Výrobce uvádí například:

Echo Plus – 2. generace
Echo – 4. generace
Echo Studio
Echo Show – 2. generace

V tomto případě není pro samotné Zigbee připojení potřeba samostatná MiBoxer Zigbee brána.

🎙️ Alexa, Google Assistant a další

Výrobce uvádí podporu hlasových systémů:

• Amazon Alexa,
• Google Assistant,
• Yandex Alice,
• Tmall Genie,
• Baidu Xiaodu,
• Xiaomi XiaoAI.

Pokud daný hlasový systém nemá vlastní kompatibilní Zigbee rozhraní, je potřeba odpovídající Zigbee 3.0 brána.

📡 2,4 GHz RF – klasické dálkové ovládání MiBoxer

TRI-C1ZR současně podporuje systém:

MiBoxer / Mi-Light 2,4 GHz RF

Dosah podle výrobce:

30 m

Díky tomu lze stmívač ovládat kompatibilními ručními i nástěnnými ovladači bez nutnosti telefonu nebo Zigbee aplikace.

🔁 Automatické předávání RF signálu

TRI-C1ZR podporuje automatické předávání 2,4GHz RF signálu.

Jeden stmívač může příkaz z dálkového ovladače předat dalšímu stmívači, pokud jsou od sebe v dosahu přibližně:

30 m

Při řetězení více kompatibilních jednotek lze praktický dosah ovládání výrazně rozšířit.

Podmínkou je spárování zařízení se stejným dálkovým ovladačem.

⚡ Výkon až 300 W

Elektrické parametry:

vstup 100–240 V AC, 50/60 Hz
výstup 100–240 V AC
maximální proud 1,36 A

Výrobce uvádí:

150 W při 110 V
300 W při 220 V

Při návrhu instalace je nutné respektovat maximální proud, výkon i typ připojené zátěže.

🛡️ Teplotní ochrana a ochrana proti přetížení

TRI-C1ZR obsahuje:

🌡️ teplotní ochranu
🛡️ ochranu proti přetížení

Výrobce dále uvádí PC kryt se zvýšenou odolností proti hoření.

Ochranné funkce však nenahrazují správné dimenzování ani odbornou elektroinstalaci.

🔧 Šroubové svorky

TRI-C1ZR používá šroubové svorky pro:

• napájení L / N,
• výstup ke světelnému zdroji,
• PUSH vstup A1 / A2.

Připojení je nutné provést přesně podle schématu výrobce a pouze při odpojeném síťovém napájení.

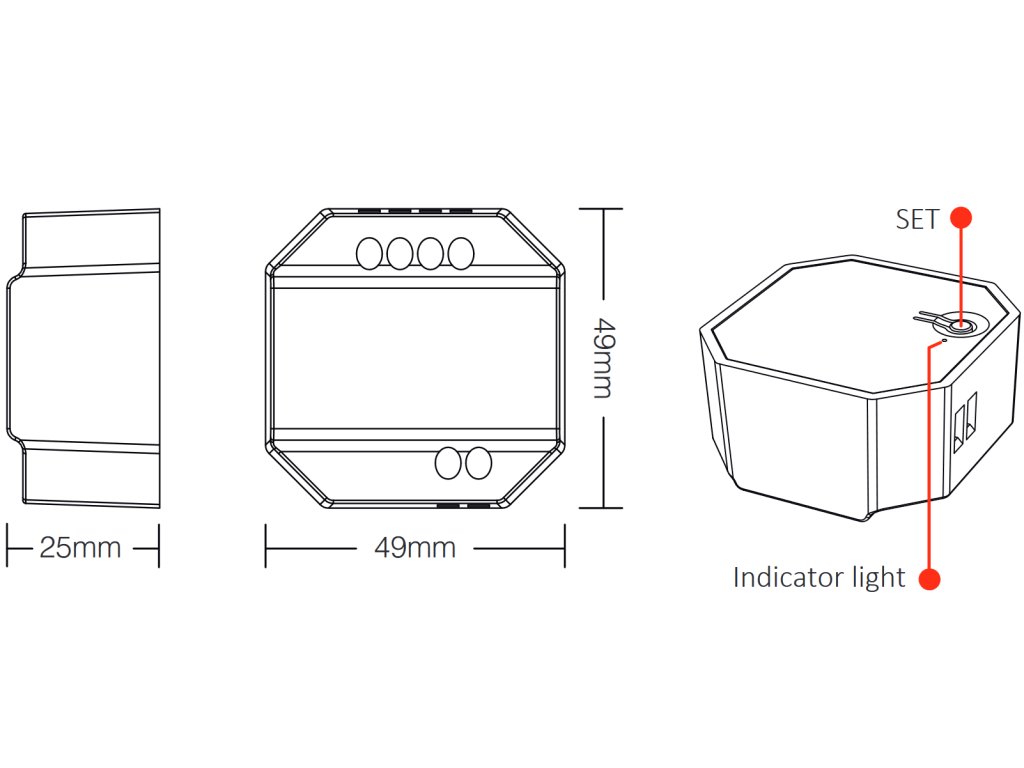

📏 Kompaktní rozměry 51,4 × 49 × 25,5 mm

Rozměry hlavního těla:

51,4 × 49 × 25,5 mm

Výkres výrobce dále uvádí montážní část:

53,8 × 37,6 × 19,6 mm

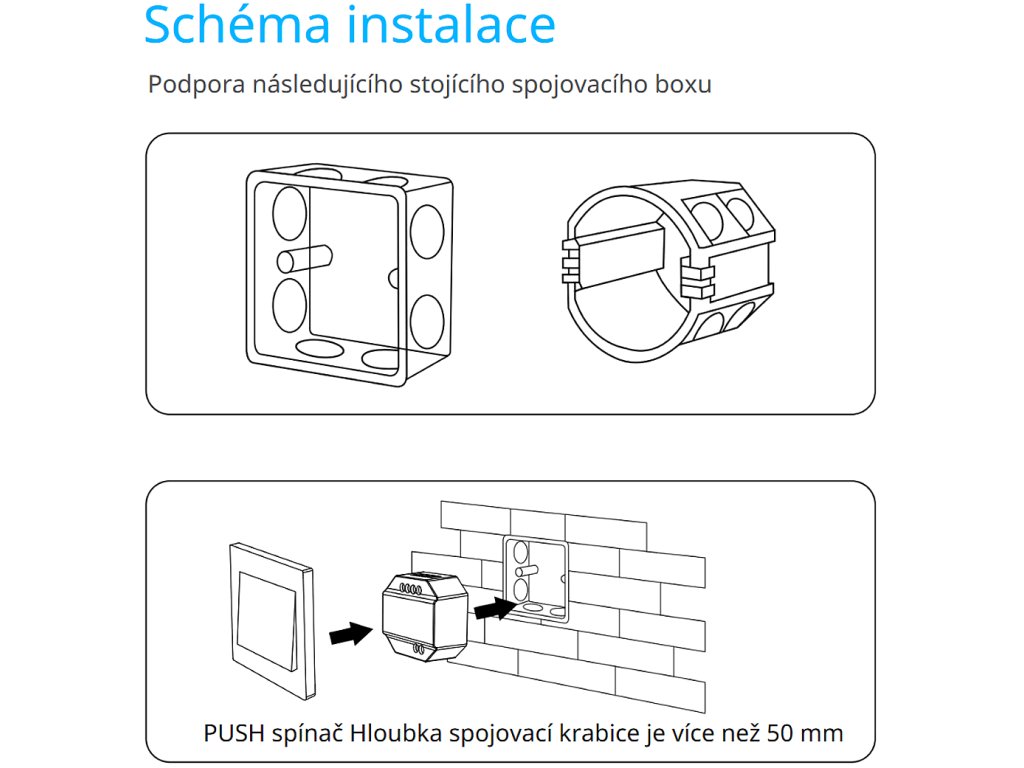

Pro montáž výrobce doporučuje standardní instalační krabici s hloubkou:

více než 50 mm

a plastové provedení, protože kovová instalační krabice může negativně ovlivnit bezdrátový přenos.

⭐ Hlavní výhody

✔ Zigbee 3.0 + 2,4 GHz RF + PUSH
✔ Standardní protokol Zigbee 3.0
✔ Zigbee dosah až 100 m v otevřeném prostoru
✔ RF dosah 30 m
✔ PUSH tlačítkové ovládání
✔ Plynulé stmívání 0–100 %
✔ Trailing-edge fázové stmívání
✔ Nastavení minimálního jasu
✔ Max. 25 stmívačů na jednom PUSH tlačítku
✔ PUSH vedení maximálně 20 m
✔ Automatické předávání RF signálu
✔ Tuya Smart přes Zigbee 3.0 bránu
✔ Philips Hue
✔ IKEA TRÅDFRI
✔ Amazon Echo s integrovaným Zigbee
✔ Alexa a Google Assistant
✔ Režim Nerušit
✔ 100–240 V AC
✔ Max. 1,36 A
✔ 150 W při 110 V
✔ 300 W při 220 V
✔ Teplotní ochrana
✔ Ochrana proti přetížení
✔ Rozměry 51,4 × 49 × 25,5 mm
✔ Krytí IP20

🏠 Doporučené použití

MiBoxer TRI-C1ZR je vhodný zejména pro:

• stmívatelné TRIAC LED žárovky,
• stmívatelná LED svítidla,
• klasické žárovky,
• halogenové žárovky,
• chytré domácnosti Zigbee 3.0,
• systémy Tuya Smart,
• systémy Philips Hue,
• IKEA TRÅDFRI,
• kompatibilní Amazon Echo zařízení,
• domácí osvětlení,
• hotelové pokoje,
• kanceláře,
• restaurace,
• recepce,
• komerční instalace,
• elektroinstalace s vratnými PUSH tlačítky.

📋 Technické parametry

🔧 Doporučené příslušenství a kompatibilní zařízení

🔘 Vratné PUSH tlačítko
Pro klasické místní zapínání, vypínání a stmívání bez nutnosti používat aplikaci.

📡 MiBoxer Zigbee 3.0 brána
Potřebná pro použití Tuya Smart a pro funkce závislé na MiBoxer Zigbee ekosystému.

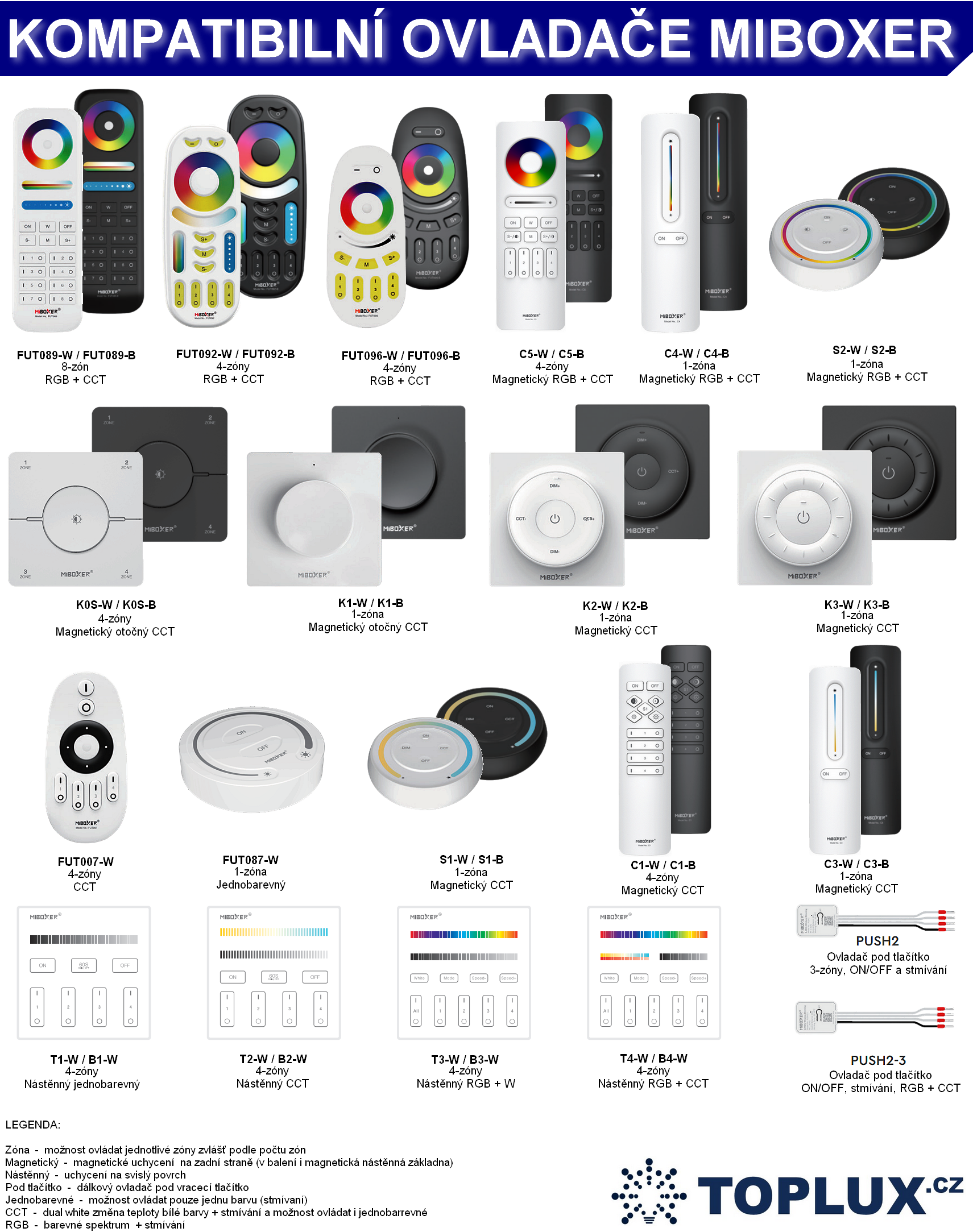

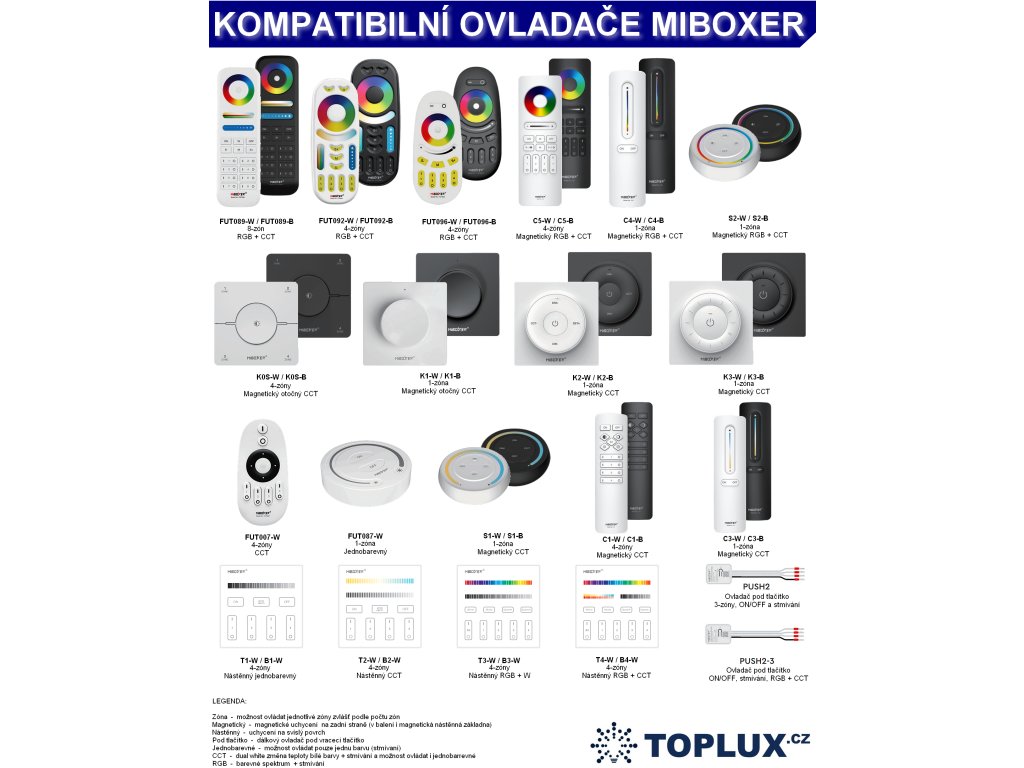

🎛️ MiBoxer / Mi-Light 2.4G ovladač
Výrobce na produktové stránce uvádí například K4, K5, PUSH3, PUSH3-2, U1, U2, Y1, Y2, C1, K0, K3, K3S, K2S, K2 a další kompatibilní 2,4G ovladače.

💡 Stmívatelný TRIAC LED světelný zdroj
Připojená LED žárovka nebo svítidlo musí podporovat odpovídající typ fázového stmívání.

📦 Plastová instalační krabice hlubší než 50 mm
Výrobce doporučuje plastové provedení, protože kov může snižovat dosah Zigbee a RF komunikace.

❓ Časté dotazy

Lze TRI-C1ZR ovládat klasickým tlačítkem?
Ano. PUSH vstup umožňuje krátkým stiskem světlo zapnout nebo vypnout a dlouhým stiskem měnit jas.

Jaký je dosah Zigbee?
Výrobce uvádí až 100 m v otevřeném prostoru.

Jaký je dosah 2,4G dálkového ovládání?
Udávaný dosah je 30 m.

Je pro Tuya Smart potřeba brána?
Ano. Je vyžadována Zigbee 3.0 brána.

Podporuje Philips Hue?
Ano, výrobce uvádí možnost přidání TRI-C1ZR do systému Philips Hue.

Kolik stmívačů lze připojit na jedno PUSH tlačítko?
Podle návodu až 25 kusů, s maximální délkou tlačítkového vedení 20 m.

Jaký je rozdíl proti TRI-C1WR?
TRI-C1ZR používá Zigbee 3.0 + 2,4G RF + PUSH a pro Tuya vyžaduje Zigbee bránu. TRI-C1WR používá WiFi + 2,4G RF + PUSH a k Tuya se připojuje přímo bez MiBoxer brány.

Je stmívač vhodný do venkovního prostředí?
Ne. Má krytí IP20 a je určen pro chráněnou vnitřní instalaci.
